產品說明

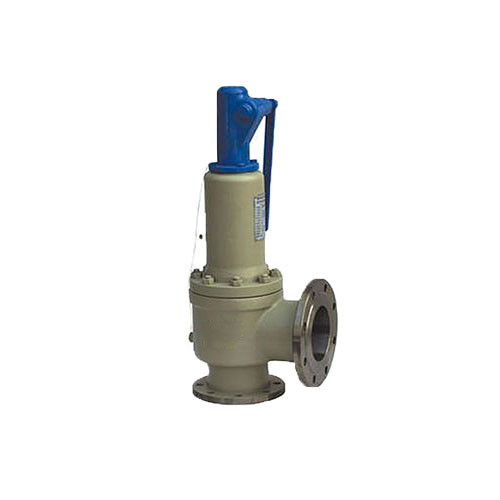

上海閥門廠(http://www.shzxv.com/)正煊閥門生產的GA49H/A49H型脈沖式安全閥(http://www.shzxv.com/aqf/ga49ha49h.html)主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。
GA49H/A49H型脈沖式安全閥的工作原理：①通過杠桿和重錘來平衡介質在閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。②密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。③閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。 GA49H、
GA49H/A49H型脈沖式安全閥的安裝說明：①本閥門應與A49H-4型主安全閥配套使用。②脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
③脈沖安全閥安裝之前，應將管路沖洗干凈。⑤脈沖安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離， 不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
查看更多安全閥、安全閥產品、安全閥型號、安全閥報價。
產品性能參數
暫無GA49H/A49H型脈沖式安全閥性能參數
產品零部件材料
暫無GA49H/A49H型脈沖式安全閥零部件材料
產品外形及結構尺寸
GA49H/A49H型脈沖式安全閥性能參數
|
型號 |
公稱通徑DN |
尺 寸 |
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
b |
Z-d |
DNˊ |
Dˊ |
D1ˊ |
D2ˊ |
bˊ |
zˊ-dˊ |
|
A49H-40 |
150 |
220 |
230 |
240 |
486 |
300 |
250 |
204 |
30 |
8-25 |
200 |
360 |
310 |
278 |
34 |
12-25 |
|
A49H-40 |
200 |
270 |
295 |
330 |
615 |
375 |
320 |
260 |
38 |
12-30 |
300 |
485 |
430 |
390 |
40 |
16-30 |
|
A49H-40 |
250 |
300 |
350 |
370 |
646 |
445 |
385 |
313 |
42 |
12-34 |
350 |
550 |
490 |
450 |
44 |
16-34 |
產品外形結構圖
