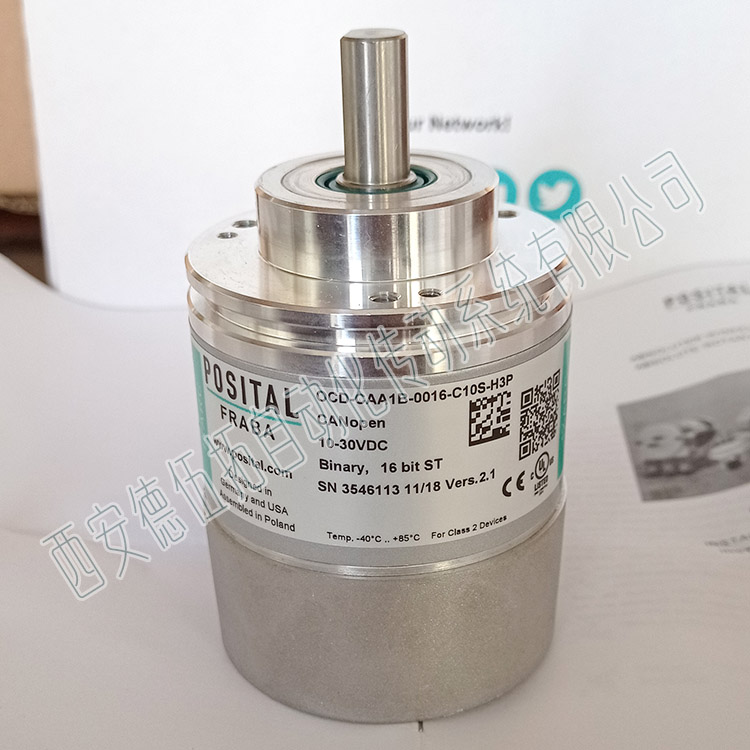

POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器
產品名稱：OCD單圈編碼器
型號：OCD-CAA1B-0016-C10S-H3P
品牌：POSITAL博思特
代理商：西安德伍拓自動化傳動系統有限公司
OCD單圈編碼器產品詳情http://www.motion-control.com.cn/bianmaqi/
公司代理銷售編碼器：Hengstler亨士樂(lè )，NorthStar北極星，Dynapar丹納帕，POSITAL博思特，Baumer堡盟，Avtron埃福創(chuàng )，Kuebler庫伯勒，P+F倍加福，HEIDENHAIN海德漢，LEINE&LINDE林德，BEI等。
今年公司準備了大量****編碼器、重載編碼器的庫存，主要是關于石油行業的亨士樂(lè )，埃福創(chuàng )M6C系列，博思特，歡迎大家選購。
POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器的接口
接口：CANopen
Profil：DS-406
手動功能：地址選擇開關0-99和終端電阻DIP開關（帶有接線盒）
傳輸速率：Round Axis
傳輸速率：min. 20 kBaud, max. 1 MBaud
接口周期時間：≥ 1 ms
編程功能：分辨率，預置，2個限位開關，8個凸輪，波特率，CAN標識符，引導程序，傳輸模式：輪詢，循環，同步
輸出驅動器：收發器(ISO 11898標準) 光耦隔離
POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器電氣數據
電源電壓：10 – 30 VDC
功耗：≤ 230 mA @ 10 V DC, ≤ 100 mA @ 24 V DC
功耗：≤ 2.5 W
啟動時間：< 1 s
反極性保護：是
短路保護：是
EMC:發射干擾，DIN EN 61000-6-4
EMC:抗干擾，DIN EN 61000-6-2
MTTF：13.5 年，在40 ℃下
單圈分辨率：16 位
精度 (INL)：±0.0220° (14 – 16位), ±0.0439° (<13位)
認證 認證/壽命 碼制 碼：二進制碼
POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器環境規格
外殼防護等級 (軸)：IP66/IP67
外殼防護等級 (外殼)：IP66/IP67
存儲溫度：-40 °C (-40 °F) – +85 °C (+185 °F)
濕度：98%相對濕度, 無凝結狀態
Max Temperature：+85 °C (+185 °F)
Min Temperature：- 40 °C (- 40 °F)
POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器機械數據
面板尺寸：鋁
外殼材料：鋼
外殼涂層：陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式：夾緊法蘭, ø 58 mm
法蘭材料：鋁
軸的類型：實心軸, 單面平坦型軸, 長度 = 20 mm
軸的直徑：ø 10 mm (0.39")
軸的材料：不銹鋼 V2A (1,4305; 303)
Zui大軸負載：Axial 40 N, Radial 110 N
Zui小機械壽命：430 (20N/40N), 150 (40N/60N), 100 (40N/80N), 55 (40N/110N)
轉子轉動慣量：≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩：≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F)
Zui高機械速度：≤ 3000 1/min
耐沖擊性：≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性：≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性：≤ 20 g (20 Hz – 2000 Hz, EN 60068-2-6)
長度：69,5 mm (2.74")
重量：470 g (1.04 lb)
連接方向：徑向
面板尺寸：3 x 格蘭頭
Approval：CE
了解更多POSITAL博思特OCD-CAA1B-0016-C10S-H3P單圈編碼器相關知識，敬請關注博思特編碼器代理商西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供POSITAL編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
