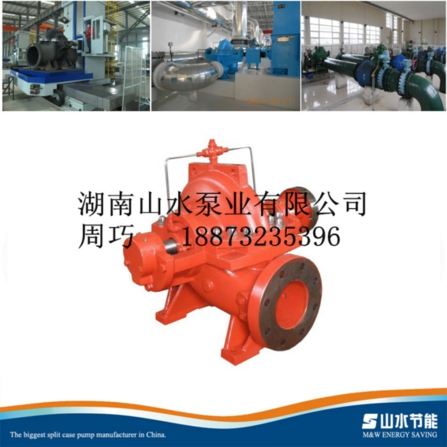

MS臥式高效節能中開雙吸離心泵系湖南山水泵業有限公司生產的S系列更新?lián)Q代的高效節能新產品，廣泛用于現代城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程等。泵采用國家標準規范設計，其系列化、標準化、通用化程度高，性能優越、運行平穩、安全可靠。在設計中采用新結構、便于維護，維修和保養；采用新材質，可適用于多種介質的輸送。

泵型號描述

例：500MS35A-L-M（F、Y）-J

500 — 泵的吸入口徑（mm ）

MS — 單級雙吸，中開離心清水泵

35 — 設計點揚程

A — 泵葉輪外徑的改變(最大直徑時不表示)

L — 立式機構

M — 耐磨型

F — 耐腐型

Y— 耐油型

J—  泵轉數改變（保持原來轉速時不表示）

1. 泵殼結構：采用軸向中開結構，吸入口與吐出口均在泵體上，且均在垂直于軸線的平面內。便于管路布置，便于檢修（檢修時，拆開泵蓋和轉子部件即可，無需拆卸進出口水管及原動機）。

2. 轉子結構：采用雙吸葉輪，利用其葉片的對稱布置，達到平衡軸向力之效果。葉輪依靠?jì)蓚鹊妮S套和軸套螺母固定在軸上，其軸向位置可通過調整軸套螺母，準確對中。軸采用兩端支撐結構，通過彈性柱銷聯軸器直連原動機，有效降低機械損失；軸承為深溝球軸承，油脂潤滑，運行平穩。

3. 渦室結構：泵體、泵蓋和葉輪構成吸水室和壓水室。在吸水室和壓水室之間安裝口環，用以減少壓水室的水漏回到吸水室，從而減小容積損失，同時對泵體起到有效地保護作用，延長泵殼使用壽命。在進出法蘭上，預留真空表和壓力表的安裝管螺孔；在進出水法蘭的下部，預留放水管螺紋孔接口，便于自動化控制系統接入。

4. 軸封結構：軸封為填料機封或機械密封兩種，亦可根據特殊要求采用軟填料密封。水封水（沖洗水）根據介質情況，采用從壓水室引出或外接供應。

主要性能參數范圍

● 泵出口直徑        100~1200mm

● 流量                   Q:  70~22392m3/h

● 揚程                   H:  8~150m

● 工作溫度            T:   -20℃~200℃

● 固體顆粒            ≤80mg/L

● 工作許用壓力     ≤4Mpa

● 也可以根據用戶要求設計性能參數。
