閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

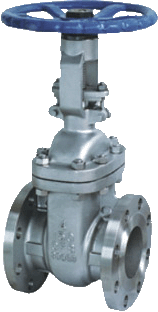

產品名稱：美標閘閥
產品型號：Z41H（W）（Y）
壓力等級：150Lb~600Lb 10K-40K
產品規格：11/2“~20”
產品材質：碳鋼(WCB)、不銹鋼(304\304L\316\316L)
適用溫度：碳鋼≤425 oC 不銹鋼≤200oC
適用介質：水、蒸氣、油品、 酸、堿類
結構長度 ANSIB16.10 設計標準 API600
法蘭尺寸 ANSI B16.5 檢驗標準 API598
主要零件及材質
|
NO. |
零件名稱 |
Qty. |
材料 |
NO. |
零件名稱 |
Qty. |
材料 |
|
1 |
閥體 |
1 |
WCB |
13 |
壓母 |
1 |
1035 |
|
2 |
閥座 |
2 |
A105+HF |
14 |
手輪 |
1 |
60-40-189 |
|
3 |
閘板 |
1 |
WCB+F6 |
15 |
鎖母 |
1 |
A29 1035 |
|
4 |
閥桿 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
墊片 |
1 |
08F不銹鋼+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
閥蓋 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
銷軸 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不銹鋼
|
20 |
開口銷 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
21 |
螺柱 |
|
A193 B7 |
|
11 |
壓套 |
1 |
A276 410 |
22 |
螺母 |
|
|
|
12 |
壓板 |
1 |
WCB |
23 |
鉚釘 |
|
304 |
|
13 |
閥母 |
1 |
D-2 |
24 |
銘牌 |
|
304 |
