SIHI真空引水設備 自動真空引水裝置
設備組成

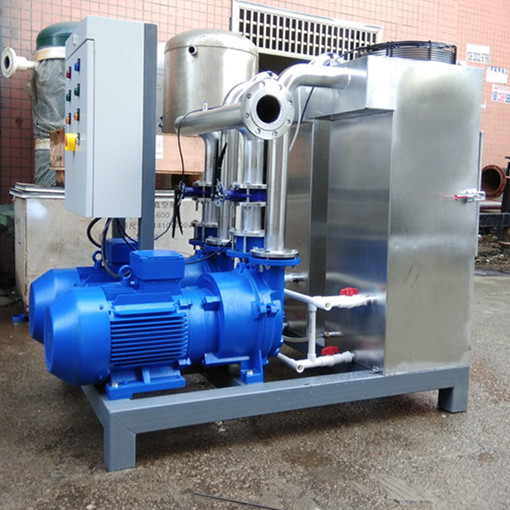

兩臺LEMC250水環真空泵（一備一用）、進水電磁閥、氣水分離器、排水電磁閥、吸氣口止回閥、充氣電磁閥、進氣電磁閥、浮球式液位計、玻璃液位計、波紋管、真空罐（儲水罐）、抽氣管路、排氣管路、壓力表、槽鋼機架、控制柜及其它部件。
配置說明
兩臺LEMC250水環真空泵（一備一用）：2BV系列水環真空泵為整體結構，機泵同軸單級泵，軸封采用機械密封，具有結構簡單，安裝方便，安全可靠等特點。同時適用抽除濕潤氣體，吸氣壓力可達到33mbar絕壓，當真空度低于80mbar的狀態下可長時期工作。
氣水分離器：分離器的作用是將水環真空泵排氣口的氣液混合分離，同時提供真空泵運行時所用水源，保證真空泵的正常運作。
真空罐：防止引水過程中水進入真空泵內，造成汽水分離器溢流。
|
型號
|
抽氣量(m3/h)
|
功率(KW)
|
真空罐容積（m3)
|
|
BOW-78
|
78
|
2.2*2
|
0.6
|
|
BOW-108
|
108
|
3*2
|
0.6
|
|
BOW-140
|
140
|
4*2
|
0.6
|
|
BOW-235
|
235
|
5.5*2
|
1
|
|
BOW-290
|
290
|
7.5*2
|
1
|
|
BOW-398
|
398
|
11*2
|
1
|
