西門子 2BW4 353-OMK4真空泵機組  閉式循環  高效可靠

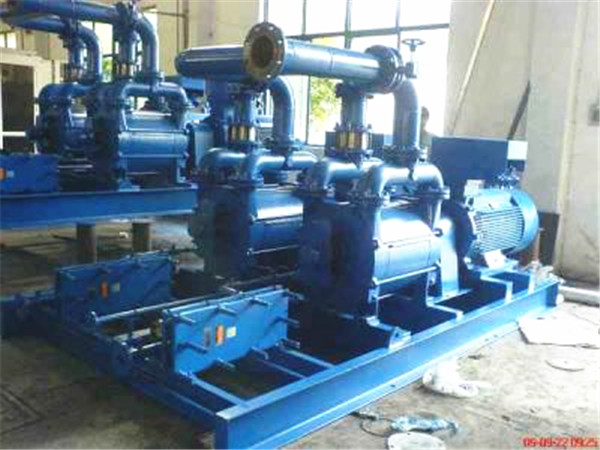

  2BW4水環真空泵成套裝置是西門子公司開發的成套機組。

水環真空泵型號2BE1 353，葉輪半徑353cm, 為火力發電機組配套，增加發電機出力，提高電廠效率。

用于化工、卷煙行業，抽吸系統中氣體以形成一定真空度，增加蒸發效果。

2BW4系列在火力發電廠中代替原射水抽氣器，性能較射水抽氣器提高，工作可靠，結構緊湊，且能耗低20%。2BW4為通用型配套方式，屬閉式循環系統，2BE1為經濟性配套方式，屬開式循環系統。

2BW4主要配有：

1、水環真空泵

2、底座

3、電機

4、控制箱

5、汽水分離器

6、總排氣管

7、液位計

8、聯軸器（轉速與電機不一致時帶減速機）

9、熱交換器

16、進氣管

17、泵排氣管

18、成套排氣管 （與分離器一體）

19、加壓泵

28、泵供水管 28a、噴射支管 16a、氣動蝶閥 18c、止回閥 22a、輸入調節器 22b、輸出調節器 24b、手動球閥（旁邊管路輸出）47、壓力開關 47b、壓差開關。2BE1則主要配有：水環真空泵、底座、控制箱、聯軸器、進氣管、汽水分離器、泵供水管、氣動蝶閥、壓力開關和壓差開關。

流程為2BW4的一部分，較2BW4一次投資稍低，系統簡潔，而2BW4屬閉式系統，只需提供≤1t/h的補充水，能耗低。
