產品概述：
技術參數
原理結構：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6、4.0 、6.4MPa
連接形式：法蘭JB78－59、JB79－59
閥體材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常溫型：-20℃－+200℃ 散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性、直線特性、快開特性
閥芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
運行參數：
| 公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Kv |
單座 |
5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
| 雙座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
100 |
| 允許壓差△MPa |
≤公稱壓力 |
| 基本誤差% |
±2.5 |
| 回差% |
2.5 |
| 死區% |
1.0 |
| 始終點偏差% |
±2.5 |
| 額定行程偏差% |
2.5 |
| 允許泄漏量Q |
Kv值的0.01% 按GB4213－84標準 |
| 可調范圍 |
50:1 |
執
行器 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
| 3810L |
381LSA08 |
381LSA20 |
381LSB30 |
381LSB50 |
381LSC65 |
381LSC160 |
| 材質選擇 |
1.6MPa |
常溫－20℃~+200℃ 鑄鐵HT200 |
| 4.0MPa |
常溫－40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 6.4MPa |
常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
使用范圍：
應用范圍

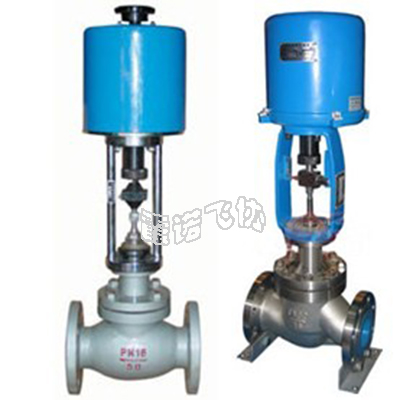

電動單（雙）座調節閥，配用PS、3810、ZAZ、DKZ等系列直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
