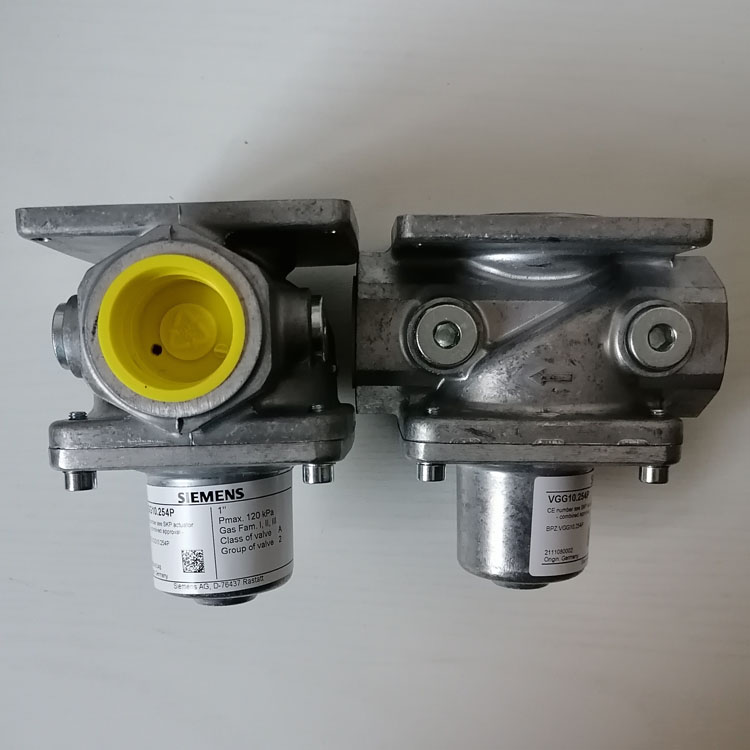

天燃氣閥組VGG10.254P

適用于I III 的氣體

與SKP 電液動執行器連接的燃氣組合閥慢開快關

常閉2通閥

尺寸為 1.... DN150

每個彈簧作用于相應閥盤上使得每個閥盤上都有相應閉合力。

閉合彈簧

壓力開關適配板c有助于安裝許多通用的壓力開關或校對設備。點火管路法蘭d 和壓力開關適配板可以安裝在閥門的任一側。

安裝位置

燃氣組合閥可安裝在燃氣閥組的任何位置，但是必須遵守執行器的允許安裝位置的規定（參考相關數據單）。

氣流方向

氣流方向必須跟閥體上標記的箭頭方向一致。小氣壓開關和執行器聯合使用時，必須始終安裝在氣閥的上游位置。

閥桿縮回→雙氣閥打開

閥桿伸長 → 雙氣閥關閉

產品系列 型號 口徑 材質 工作壓力 流量(△10mbar) 測試接口 點火接口

VGG…單閥，螺紋連接 VGG10.204P 3/4〃 壓鑄鋁 1200mbar 28 4 /

VGG10.254P 1〃 壓鑄鋁 1200mbar 42 4 /

VGG10.404P 11/2〃 壓鑄鋁 600mbar 105 4 /

VGG10.504P 2〃 壓鑄鋁 600mbar 155 4 /

VGG10.804P 3〃 鑄 鐵 600mbar 270 2 2
