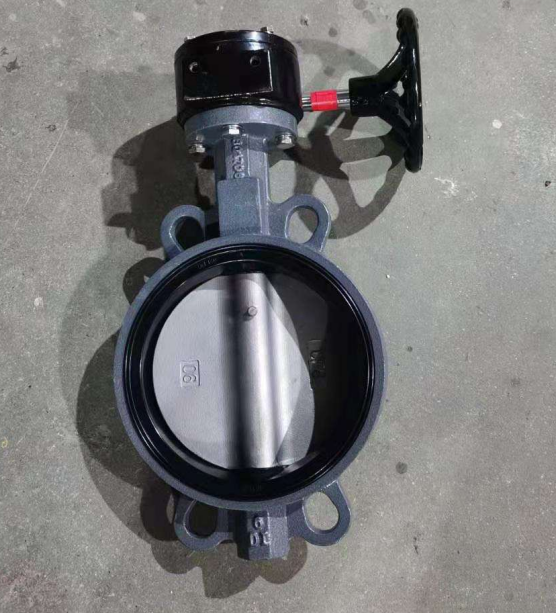

產品名稱：船用中心型蝸輪蝶閥、日標蝸輪蝶閥
型號：JIS F7480
設計標準：API609-83
法蘭連接尺寸：JIS B2212 JIS B2213 JIS B2214
結構長度：JIS B2002-1987
壓力試驗：JIS B2003-1987
驅動形式：手柄、蝸輪、氣動、電動等
船用日標蝸輪蝶閥JIS F7480 生產標準：日標JIS、公稱壓力：5K、10K、16K、公稱通徑DN50-DN900，閥體材質：球墨鑄鐵QT450、鑄鋼ZG230-450、不銹鋼SUS、青銅BZ，閥板：不銹鋼SUS、青銅BZ，閥座：丁晴橡膠NBR，聚四氟乙烯：PTFE、三元乙丙橡膠EPDM、氟橡膠FKM。
主要技術參數
公稱通徑
|
DN
|
830W
|
830L
|
2″～36″
|
2″～36″
|
公稱壓力
|
PN
|
10K
|
20K
|
試驗壓力
|
強度實驗
|
1.5
|
3.0
|
密封實驗
|
1.1
|
2.2
|
適用介質
|
水、海水、蒸汽、油品等
|
適用溫度
|
-29～425℃
|
主要零件的材質
零件名稱
|
材料
|
閥體
|
WCB、304、316、316SS、CF8M
|
閥板
|
WCB、304、316、316SS、CF8M
|
閥桿
|
316、2Cr13、1Cr18Ni9Ti
|
密封圈
|
316、氟塑料
|
填料
|
柔性石墨、氟塑料
|
用途及特點：船用日標蝸輪蝶閥JIS F7480系列日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確�？煽康拿芊庑阅�。具有耐高溫、耐磨損、耐腐蝕等優點。廣泛應用于石油、化工及船舶等管道上。
