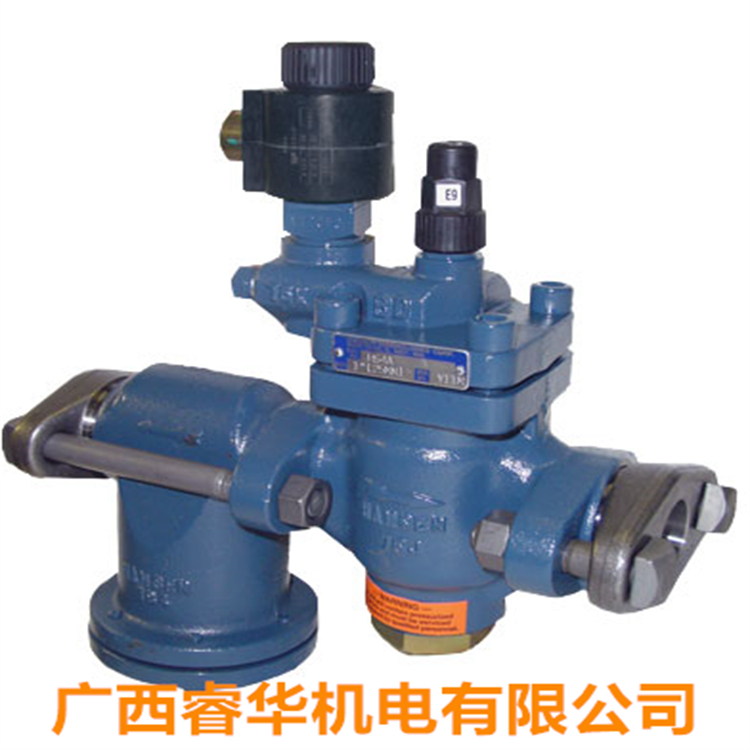

美國漢森HS4A/5/6-DN50-65融霜電磁閥的材質參數
材質說明
閥體：
¾"-4"(20–100mm): 球墨鑄鐵或碳鋼
5" & 6" (125&150mm): 碳鋼, ASTM A352 LCB
閥蓋: 球 墨鑄鐵 ASTM A536
活塞: 碳鋼、圓盤式、彈簧和特氟龍圈
V型閥芯：
¾"-1¼" (20-32mm): 碳鋼、特氟龍密封
1½"-6" (40-150mm): 球墨鑄鐵、特氟龍密封
主閥座：
¾"-1¼" (20-32mm): 整體球鐵或碳鋼
1½"-6" (40-150mm): 球墨鑄鐵、特氟龍密封
墊片: 不含鉛非石棉墊片
手動調節桿: 碳鋼
銜鐵套: 不銹鋼
銜鐵: 不銹鋼
導閥導孔: 不銹鋼
法蘭: 鍛鋼，ASTM A105
zui大開啟壓差 (MOPD): 300 psi (20 bar), 500 psi (34 bar)for CO2
安全工作壓力: 400 psig (27 bar), 600 psig (40 bar) forCO2
操作溫度: – 6 0 ° F t o +24 0 ° F (–50°C to +115°C);（適用于低溫低壓力）
美國漢森HS4A/5/6-DN50-65融霜電磁閥的安裝方法
安裝說明
儲存過程中調節閥應注意防護，以防灰塵與潮濕。閥體上的箭頭標志標明了制冷工質的正常流向。這種閥門不能防止倒流，必要時附加止回閥。調節閥通常安裝在水平管路上，頂部帶導閥和手動調節閥與地面垂直。切勿旋轉閥體頂蓋的位置，否則閥門將無法運行。制冷系統應當避免接觸灰塵、焊渣和鐵銹顆粒。調節閥 可以組合安裝一只過濾器，過濾器使用較大的、隱藏的標準線圈內置濾網。儀表和儀表閥應安裝在入口和出口處以便進行調試和系統診斷。由于組合著許多調節閥導閥，在龐大的安裝工作中，調節閥標示牌應當與管道系統圖仔細核對，從而保證每個位置都能發揮相應的作用。當使用導閥控制的模塊時，配線前要檢查電壓標示牌 。管路尺寸、錨定過程、閥門等級、系統設計等其它預防措施都要考 慮，以保證閥門開啟或關閉狀態不會(huì )發生液錘現象。
5”和6”的閥是整體焊接 HA4W型。這種鋼殼調節閥焊接在管路之中可以直接焊接，焊接過程中，手動調節桿應當適當向下旋轉；以避免聚四氟乙烯底座焊接時過熱。必須熟練地對焊縫進行退火操作。推薦給閥體和焊縫刷漆來防止腐蝕。管道使用時要進行包扎防止受潮。閥門維修前，所有的管道連接、閥門底座、密封蓋和封條都要在規定的壓力狀態下進行泄漏測試。
電氣說明
線圈的功率是16W，在額定功率85%~110%之間可以正常工作（24V的線圈功率是19W）。標準線圈是帶18"導線且有1/2"NPSM接頭，可以接地保護，可以選項DIN插拔接頭。所有的線圈都是完全防水的，滿足NEMA 3R（防雨）和NEMA 4（防水，IP 65）要求。線圈只有裝在導閥上才可以通電，否則立即燒壞，為了避免弄彎導閥，裝設接線前可先取下線圈，可以選 擇就地指示燈。
