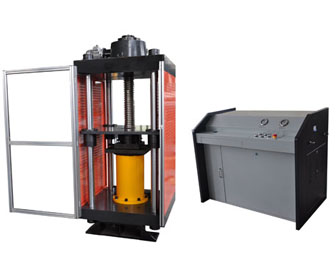

一、結構介紹：

YAW-1000E型微機控制電液伺服壓力試驗機采用四柱式主機，主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。除了軟件已經具備的幾十種試驗標準方法外，用戶還可以自己編制各種標準方法的應用程序。

二、 主要性能技術指標

2.1zui大試驗力： 1000KN

2.2試驗機級別：1級；

2.3測量范圍： 2%--100%；

2.4試驗力分辨力：滿量程的1/200000，

2.5示值精度：≤±1%；

2.6加荷速率：600N/s～10kN/s；

2.7活塞位移速度：0－80mm/min可調；

2.8上下壓盤尺寸：上壓盤尺寸（方形）280*280 mm（帶有球面），下壓盤尺寸（方形）300*300 mm；

2.9上下壓盤間距：0-500mm（自動調節空間）；

2.10活塞行程：250mm；

2.11電源功率(油源中的所配的電機的功率）：3.0kW（380V）；

2.12 主機外形尺寸

2.12.1當2個壓盤接近貼合時（約）：850*850*2177mm

2.12.2當壓盤上升到最高端時（約），850*850*2700mm

2.12.3立柱間距 ≥600*600mm（zui上限尺寸650mm)

三、試驗機的工作條件

3.1在室溫10℃-35℃范圍內，相對濕度不大于80%；

3.2在穩固的基礎或工作臺上，正確安裝；

3.3在無震動的環境中；

3.4周?chē)鸁o(wú)腐蝕性介質；

3.5電源電壓的波動范圍不應超過額定電壓的±10%；

3.6試驗機電源應有可靠接地；頻率的波動不應超過額定頻率的2%；

四、使用與操作

4.1   使用前的準備與檢查

4.1.1 檢查油源油箱內的液壓油是否充足，油管及電纜線連接是否正確完好，無松動現象。

4.1.2 檢查電源線，包括380V電源和220V電源，微機以及控制器電源線是否正確。

4.1.3 檢查控制器后面板各接口是否接好，與計算機連接是否正確及各種調線連接是否正確。

4.2 試驗機操作程序

4.2.1啟動步驟

（1）打開穩壓電源開關，啟動電腦。

（2）打開計算機啟動試驗軟件。

4.3 運行試驗軟件，詳細操作見關于軟件操作說明書的隨機文件。

4.4 如果不需要再試驗了，關閉液壓源，退出控制程序，關閉計算機。

4.5 關閉電源，擦拭設備。
