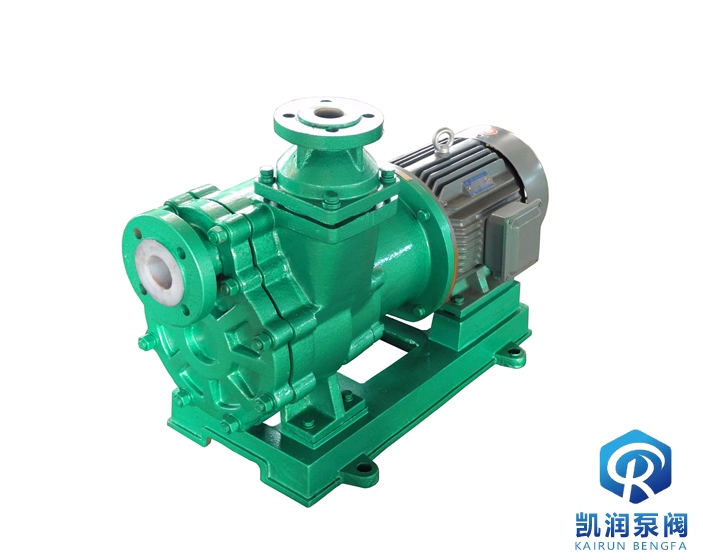

一、KZCF系列襯氟磁力自吸泵產品介紹：

   設計特點

    KZCF系列襯氟磁力自吸泵，采用磁力耦合傳動，防漏設計取消了軸封，消除了滴漏的煩惱，不污染使用場地。是我公司結合多年的行業經驗和市場調研，在傳統氟塑料磁力泵的基礎上進行深度改良和優化，沿襲傳統氟塑料磁力泵的優點的同時改進了流道、葉輪和內外磁，配磁選材更加科學，避免了磁渦流的產生。提高了機泵的效率和穩定性。其過流部件采用氟塑料及高純度工業陶瓷。具有優異的耐腐蝕性和密封性，可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。同時KZCF襯氟磁力自吸泵具備了普通磁力泵沒有的自吸功能，自吸高度可達4m，運用范圍更加廣泛。

工作原理：

    驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。

    堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

   泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

運用領域：

KZCF型氟塑料磁力驅動泵廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

特別是貴重、稀有、易揮發、易燃易爆、有毒、溶劑類液體的輸送。

性能范圍：

流量：0.5-100m3/h

揚程：8-50m

使用溫度：-20℃-120℃。 采用新型材料耐溫可達180℃

二、型號意義

三、KZCF型氟塑料磁力泵拆解圖

四、型號與性能參數
