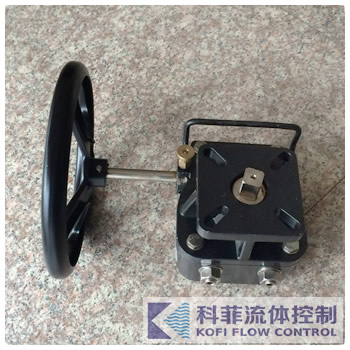

SD系列氣動閥門用手動執行機構
KFF科菲手動操作器，本減速器與裝置聯合使用，用于90度開啟的球閥、蝶閥。旋塞閥等實現手動或氣動驅動。
KFF科菲手動操作器主要特點
1，體積小、重量輕、設計合理、樣式新穎。此型號克服老型號難操作、易損壞特點，可放心使用。
2，產品系列化，輸出擬具與氣動裝置及各種閥門匹配；蝸輪連接內孔有相隔90度的兩個鍵槽，以便用戶根據需要選擇裝置通閥體的相對位置。輸入扭矩70nm-900nm，輸出扭矩：30NM-2000NM。
3，轉動手柄。旋轉偏心裝置180度，限位橡膠螺母旋轉，實現氣動；反之，實現手動。
4，產品出廠時，裝有專用潤滑脂，與閥門裝配后，整體密封、防塵、防水、防護等級為IP65。
KFF科菲手動操作器使用說明
1，手動機構底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。(工作過程：氣動時，氣缸帶動閥軸，蝸輪同轉。手動時，蝸桿與蝸輪嚙合，帶動閥軸轉動，氣缸活塞亦隨動）
2，轉動手柄在合上蝸桿時，會(huì )出現定齒現象，需要轉動手輪一個角度即可合上，操作手柄轉動到位時，限位橡膠螺母需旋緊。
3，旋出限位橡膠螺母，手柄位于合位置，手動操作，此時不能氣動。轉動手柄至離，蝸輪。蝸桿脫開，實現氣動。
4，旋出限位橡膠螺母，手柄位于合位置。氣動切換手動。旋出限位螺母，手動到合位置，可能出現定齒現象，需來回轉動手柄，以確保蝸輪。蝸桿正確齒合。
5，氣動與手動不能同時驅動。
