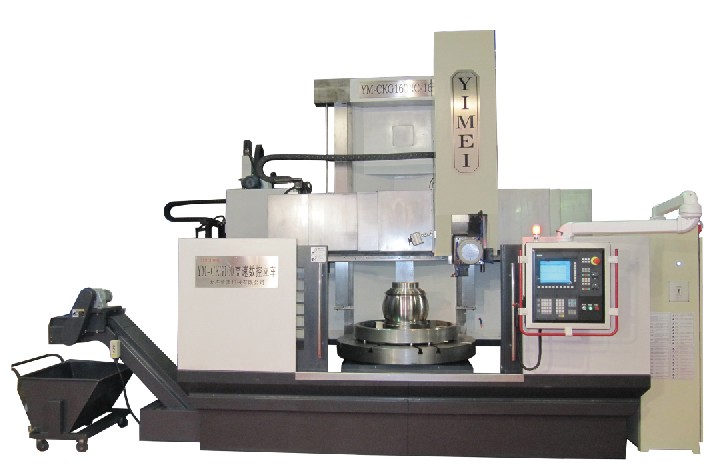

CKG125高速數控立車

本系統機床適用于硬質合金及陶瓷等刀具，對黑色金屬、有色金屬及部分非金屬零件的內外圓柱面、圓錐面、端面、切槽、螺紋及回轉曲面本系統機床適用于硬質合金及陶瓷等刀具，對黑色金屬、有色金屬及部分非金屬零件的內外圓柱面、圓錐面、端面、切槽、螺紋及回轉曲面等進行粗、半精、精加工。

共有三種規格，高速型、標準型、重載型供選擇。

高速切削：切削速度可達2000m/min。刀架快速移動（水平與垂直）可達12m/min。

主傳動采用交流主軸伺服電機驅動，兩檔變速采用進口ZF變速箱，高速旋轉工件均進行靜、動平衡，采用高精度傳動齒輪，磨齒工藝，實現傳動效率高，噪聲低、高轉速下可靠平穩運行。

進給系統由交流伺服電機驅動，電機與滾珠絲杠通過柔性聯軸節直聯，實現無傳動間隙，運行精度高。

立柱為熱對稱結構，立柱坐落安裝在工作臺底座上，通過計算機有限元計算，采取有效的隔振措施，具有高剛度、高抗振能力。

工作臺為熱對稱結構，主軸采用高精度可調徑向間隙的雙列短園柱滾子軸承定心，軸向采用高精度大型推力球軸承做滾動導軌，并配置油溫冷卻裝置，因此，工作臺具有旋轉精度高，承載能力大，熱變形小的特點。

刀架及滑枕的進給運動，采用直線雙向滾子滾動導軌使刀架運動平穩，傳動效率高，精度保持性好。

數控系統采用西門子或法那克系統，也可用戶指定其他系統。

機床可配置排屑裝置和半封閉防護罩。

根據用戶需求，可提供刀庫，機內對刀裝置，銑鏜功能，工作臺分度與進給功能，磨削功能，左垂直刀架及全閉環控制等。

所以電氣件、液壓件、功能部件均選用國際品牌。
