一、電動Y型三通球閥產品概述

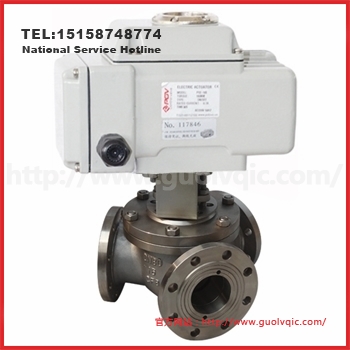

電動Y型三通球閥主要由電動執行機構和Y型三通球閥組成，三通球閥閥體中設有Y形流體通道以及開啟或關閉流體通道的球體，球體上有固定連接的閥桿，電動執行器驅動閥桿帶動球體在閥體內轉動120°或135°，實現Y型三通球閥的流向切換與自動控制的功能。本產品電動執行器可選用Z型多回轉系列、Q型部分回轉系列、精小型系列等。
電動Y型三通球閥的兩通孔之間被設計成120°或135°的夾角，其主要通過球體在120°或135°之間的旋轉改變介質流向，所以它除了進口A、出口B，還有換向口C，普通閥門是不具備改變介質流向功能。其工作過程：閥門打開介質從A進入閥門，經B流出閥門，當旁路需要介質流入時，電動執行機構轉120°或135°，球體換向，介質從A進C出，當旁路不需要介質流入時，電動執行機構再轉回120°或135°，介質流向改變。
二、電動Y型三通球閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
球 體
|
304
|
304
|
304L
|
316
|
316L
|
4
|
閥 桿
|
304
|
304
|
304L
|
316
|
316L
|
5
|
密封圈
|
PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、尼龍、硬質合金
|
6
|
填 料
|
PTFE(聚四氟乙烯)、RPTFE(聚四氟乙烯玻璃纖維)、PPL(對位聚苯)、PEEK(聚醚醚酮)、柔性石墨
|
7
|
墊 片
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、柔性石墨
|
三、電動Y型三通球閥主要技術規范表
尊敬的用戶！如果你需訂購我廠電動Y型三通球閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材料、內件材料、介質溫度、法蘭標準和法蘭密封面形式等，本產品根據不同的工況需求可選用軟密封和金屬硬密封等，咨詢手機：13816357694，更多三通球閥相關產品介紹請瀏覽：http://www.guolvqic.com/。
