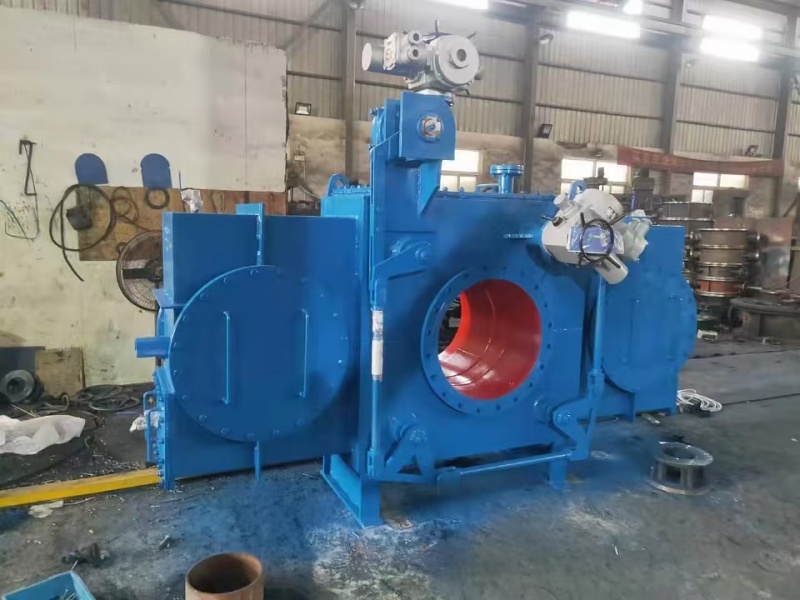

產品名稱：封閉式電動插板閥

產品型號：F943CX

產品規格：DN200-DN3000

公稱壓力：0.1MPa

適用溫度：≤120℃

適用介質：煤氣機有毒、有害易燃氣體

產品名稱：封閉式電動插板閥

 一，全封閉電動插板閥應用在冶金高爐煤氣系統，在煤氣管道中起到可靠地隔斷煤氣的作用。我廠生產的全封閉電動插板閥，結構新穎，適應煤氣系統高粉塵的環境，運行安全可靠，控制性能好，無煤氣外泄不污染環境，受到廣大用戶的青睞。
 二， 為防止氯離子及氯根對不銹鋼的晶間腐蝕，波紋管材料采用內254SMo、外316L制作成型，導流筒材質為耐磨鋼，導流筒迎氣面焊死，外口采用金屬擋板封閉。波紋管導流筒內壁噴涂碳化鎢。波紋管內外面噴涂高分子涂料閥板框架外表面除采用了防腐材料的零件外表面外均采用噴鋅防腐處理。
 三，全封閉電動插板閥由以下幾部分組成：1、前閥箱； 2、后閥箱；3、副閥箱；4、閥板；5、走板機構；6、頂開夾緊機構；7、扒輪
機構。
 四，全封閉電動插板閥的工作過程是：首先頂開夾緊電裝動作，電裝通過減速器帶動大齒圈旋轉，大齒圈傳動均布的各個小齒輪，
動各絲杠同步旋轉，前閥箱上的活動閥座外移25～30mm，當活動閥座移動到8～12mm時，扒輪機構扒動閥板同步外移，頂開到位后， 閥板與左、右閥座之間各有8～12mm間隙，保證走板時密封圈與閥座不產生刮擦；接著走板電裝動作，電裝通過鏈輪銷齒結構帶動閥板完成由通孔到盲孔或由盲孔到通孔的切換；最后是夾緊動作，頂開夾緊電裝反轉，大齒圈傳動均布的各個小齒輪，帶動各絲杠同步 旋轉，保證活動閥座平行地將閥板壓緊在固定閥座與活動閥座之間。夾緊動作的同時扒輪機構同步復位以備下次動作。

封閉式電動插板閥的詳細描述：
 本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的抗管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高。
 閥門在設計上吸收了國外眼鏡閥浮動閥板的優點；壓緊傳動機構采用；齒圈、齒輪、梯形螺紋絲杠副同步雙向壓緊。左、右旋梯形螺紋絲杠同步壓緊的優點是；起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。
本閥地面可配置****型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上
