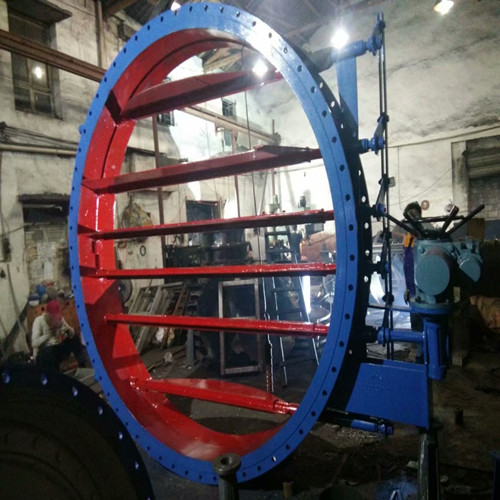

產品名稱：圓形多葉蝶閥/圓形百葉蝶閥
產品型號：DBD/SBD
產品規格：DN300-DN3000
公稱壓力：0.1MPa
適用溫度：≤300℃
適用介質：空氣、煙氣
產品詳細說明
產品名稱：圓形百葉閥
電動圓形百葉閥當擋板在90℃行程內開度變化時，通過管路中的工質流量和壓頭也相應呈線性改變
風門的線性調節特性?xún)?yōu)良，運行穩定可靠。
一， 用途：
百葉閥與是動執行器配套使用。接受調節或變送的單元信號，自動地控制閥門開度而完成調節任務。
電動百葉閥廣泛應用于建材、冶金、礦山、電力等工業部門自動調節或控制管路中的介質流量。
二，特點：
百葉、多軸式的結構、軸座采用組裝式結構、便于維修。密封填料采用柔性石黑，密封比壓可調，閥板流線結構，流阻小，流動均勻，啟閉力矩小，動作靈敏，性能可靠。
三，圓形百葉閥工作原理：
電動執行器通過曲柄，連桿帶動各閥葉軸同步旋轉達到控制閥門開度，調節管路流量。
1.型號：FDBD-6
2.公稱通徑：50~4500
3.適用溫度：≤450℃
四， 主要參數；
| 1.工作溫度 |
-30～250℃ |
使用環境溫度 |
電動執行機構：10～5℃ |
| 2.公稱壓力 |
0.05MPa |
何服放大器：0～45℃ |
| 3.輸入信號 |
0～10mA或4～20mA |
環境相對濕度 |
電動執行機構：≤95% |
| 4.電源電壓 |
220V 50HZ |
何服放 大器：≤85% |
| 5.死區 |
≤0.8% |
材料 |
閥體閥板 |
Q235-A |
| 6.回差 |
≤2.5% |
軸 |
20r13 |
| 7.基本誤差 |
±2.5% |
填料 |
聚四氟乙烯 |
注：
1.本網頁的電動百葉閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向國飛閥門營銷人員索取。
驅動方式：手動、渦輪、電動
五， 適用介質：
空氣、含塵氣體及其他氣體
電動矩形百葉式調節蝶閥用途及特點電動百葉式蝶閥配置電動執行機構廣泛應用于建材、冶金、礦山、電力等生產過程，能自動控制或手動控制調節管路中的介質流量。
六，電動百葉閥是與電動執行機構配套使用，百葉閥（圓式）具有啟閉力矩小、動作靈敏、性能可靠，口徑大、重量輕等優點。百葉閥（圓式）廣泛應用于冶金、建材、電力、石化、輕工等工業部門的風機。 空調機、電收塵和各種大型管道中，百葉閥（圓式）能對粉塵、氣體、進行處電動或手動調節和切斷。
注:以上價格僅供參考，夾具體實際價格請聯系國飛閥門銷售人員。
