簡介

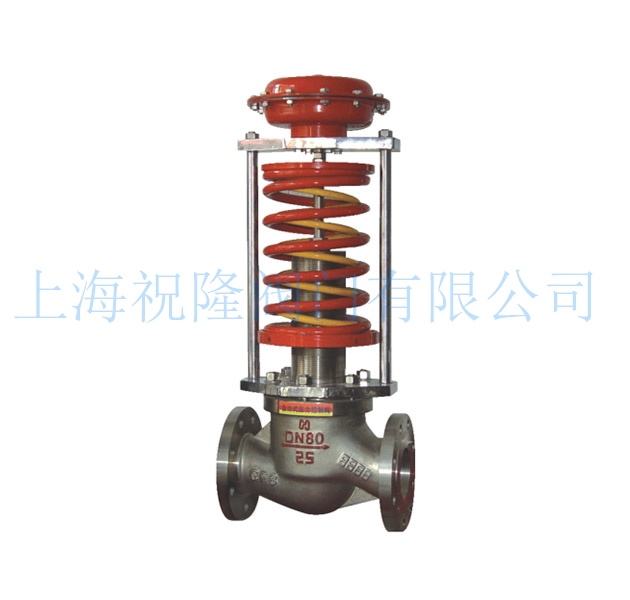

ZZYP型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。
特點
在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。
采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓〔用于閥后調節〕，或泄壓、持壓〔用于閥前調節〕的自動控制。
附設冷凝器可在≤350℃溫度下使用。
使用溫度∶–20℃～350℃，壓力∶1.6～6.4MPa。
技術性能
類別
|
型號
|
類別
|
型號
|
單座壓閉型
|
ZZYP-16-64B
|
單座壓開型
|
ZZYP-16-64K
|
雙座壓閉型
|
ZZYN-16-64B
|
雙座壓開型
|
ZZYN-16-64K
|
套筒壓閉型
|
ZZYM-16-64B
|
套筒壓開型
|
ZZYM-16-64K
|
壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓、穩壓的目的。
壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓、穩壓的目的。
工作原理
1、調節閥前自動壓力調節閥的工作原理
自動壓力閥前調節閥，其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥的開度，從而控制閥前壓力。當閥前壓力P1增加時，P1作用在膜片上的作用也隨時之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯向離開閥座方向移動，導致閥的開度變大，流阻變小，P1向閥后泄壓，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時，動作方向與上述相反，這就是閥前壓力調節的工作原理。
2、調節閥后自動壓力調節閥的工作原理
自動壓力閥后調節閥，其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，P2并經過導壓管輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時的閥芯位置決定了閥的開度，從而控制閥后壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨時之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯關向閥座的位置，導致閥的開度減小，流阻變大，P2降低，直到膜片上的作用力與彈簧反作用力相平衡式為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反，這就是閥后壓力調節的工作原理。
安全性高： 用于無電氣場合，不存在外部能源隱患
|
閥體參數
|
節約能源： 無需外部能源，利用管道自身壓力調節
|
公稱壓力 PN16、PN40、PN64
|
簡化系統： 無需外部控制儀表，系統簡單，成本低
|
連接方式 法蘭式、（特制：焊接式）
|
操作簡單： 設定時只需旋轉調節彈簧伸展度即可
|
閥體材質 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
|
技術參數
|
閥芯材質 1Cr18Ni9Ti 、Cr18Ni12Mo2Ti、司太萊堆焊
|
動作方式 U控制閥前、D控制閥后
|
密封材料 PTFE、硬密封、特殊高溫材料
|
閥座結構 P單座 M套筒
|
波 紋 管 SS、SS304、SS316
|
流量特性 P單座 M套筒
|
填 料 聚四氟乙烯、柔性石墨
|
可調范圍 30：1最大10：1；最小10：8
|
推 桿 襯套2Cr13
|
密封等級 Ⅱ、Ⅳ、Ⅵ
|
墊 片 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片
|
執行機構 薄膜式（設定值≤6bar）、活塞式(>6bar)
|
法蘭標準 GB9113-88、JB/T79-94、GB2555-81
|
調節精度 ±5%
|
特制法蘭 ANSI、JIS、DIN
|
功能附件選項
|
流體溫度
|
C3組 -30℃～150℃
|
－帶冷凝器（適用于蒸汽等高溫介質時）
|
C4組 -30℃～180℃
|
－帶指揮器，微壓調節
|
C7組 -30℃～350℃
|
主要技術參數和性能指標
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
額定行程
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
壓力調節范圍(KPa)
|
15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
|
允許泄漏量
|
硬密封（l/h）
|
單座：≤10ˉ4閥額定容量（IV級）；雙座、套筒：≤5×10ˉ3閥額定容量（II級）
|
軟密封（ml/h）
|
0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
|
減壓比
|
最大
|
10
|
最小
|
1.25
|
外形尺寸及重量 單位：mm
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
法蘭接管尺寸B
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
法蘭端面距L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
壓
力
調
節
范
圍
KPa
|
15-140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
A
|
280
|
|
|
|
308
|
|
|
|
|
|
280-500
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
A
|
230
|
120-300
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
A
|
176
|
194
|
280
|
480-1000
|
H
|
450
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
A
|
176
|
194
|
280
|
600-1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
A
|
85
|
|
|
|
|
96
|
|
|
|
|
|
100-2500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
A
|
85
|
96
|
重量kg
|
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
導壓接頭螺紋
|
M16*1.5
|
