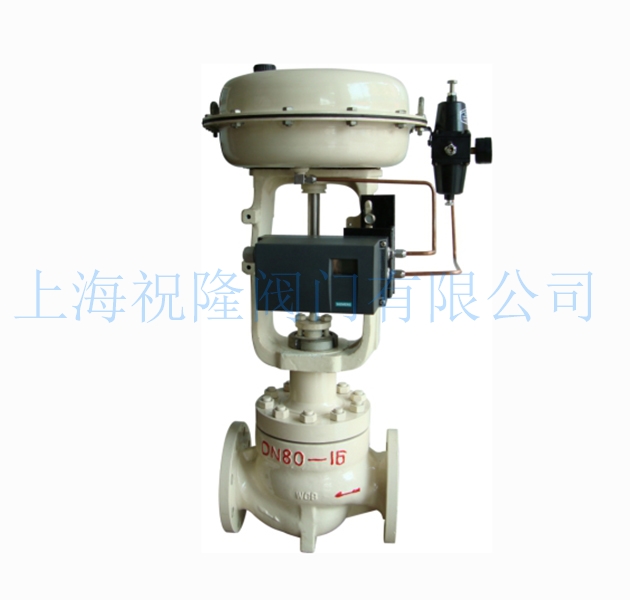

HTS型氣動籠式高性能調節閥廠家，HTS單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S 流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄漏量符合 ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能指標
型    式    直通單座鑄造球形閥
公稱通徑    40、50、65、80、100、150、200mm
公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K、 PN1.6、4.0、6.4MPa
連接型式    法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接連接：嵌接焊SW(40～50mm)  對接焊BW(65～200mm)
材    料      鑄鋼(ZG230-450)
                 鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上 閥 蓋     常溫型(P)：-17～+230℃  伸長Ⅰ型(EⅠ)：-45～-17℃ +230～+566℃
                伸長Ⅱ型(EⅡ)：-100～-45℃  伸長Ⅲ型(EⅢ)：-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
壓蓋型式    螺栓壓緊式
填    料       V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式      單座柱塞型閥芯
材    料        不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
                   不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型    式    ZHA(B)多彈簧薄膜執行機構
膜片材料    丁睛橡膠夾尼龍布
彈簧范圍    20～100、80～240kPa
供氣壓力    140～400kPa
氣源接口    Rc  1 4
環境溫度    -30～+70℃
注：該閥也可配用VA5或VA6和LVP型執行機構。
閥作用型式     氣—關式或氣—開式
附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
性    能  泄 漏 量    金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
          軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回    差    帶定位器：小于全行程的1%
            不帶定位器：小于全行程的3%
基本誤差    帶定位器：小于全行程的±1%
            不帶定位器：小于全行程的±5%
            注：采用標準的V型聚四氟乙烯填料時
可調范圍    50：1
