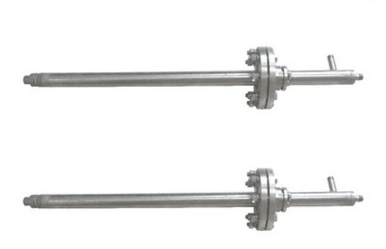

噴槍產品概述
DTX系列噴槍是一款專業脫硝工程設計的雙流體霧化噴槍?zhuān)潇F化原理為二級破碎+空氣混合+氣流摩擦。適用于SNXR或者SCR脫硝系統，噴射氨水溶液、尿素溶液等。
噴槍根據結構方式分為DTX1、DTX2、DTX3三種規格。
脫硝噴槍所用噴嘴根據流量和形狀分為S20、S60、S150和F20、F40、F90共兩個系列6種型號，其中S系列噴霧形關為20窄角實心錐，F系列噴霧形狀為廣角扇形。
噴槍性能特點
霧化效果好－－平均霧化顆粒直徑只有60微米。經過噴嘴霧化合，在同樣噴水量的情況下，霧滴數量增加幾十倍，液滴總表面積增加幾倍，所以脫硝效率更高，氨逃逸率更低。
穿透性強－－水霧從噴嘴出口噴出時速度到達40m/s，保證了還原劑能夠與煙氣充分混合，從而提高了脫硝效率。
規格齊全－－流量從3kg/h到250kg/h，噴霧形狀有實心錐和扇形，總有一款適合您的需求。
大流量調節比－－單支噴槍流量調節比達到1:5，再加上多支噴槍的組合，肯定能適合任何工況的需要。
控制簡單－－工作時，固定氣壓不變，僅靠調節水壓就能達到調節水量的目的，而且水量變化時對噴霧顆粒影響很小。
使用壽命長－－因為噴嘴工作在低壓環境下，水壓氣壓都不超過0.6MPa，所以對噴嘴磨損很小，噴槍外帶碳化硅保護套管，噴嘴完全置于保護套管內，避免高溫、高粉塵及高流速煙氣對噴嘴的磨損。
噴霧覆蓋參數
S系列圓錐形霧化噴嘴
| 型號 |
噴霧尺寸 |
| 空氣壓力 |
液體壓力 |
噴霧角度A |
B(cm) |
D(m) |
| S20 |
1.7 |
0.7 |
18° |
66 |
4.9 |
| 2.8 |
1.5 |
20° |
76 |
6.1 |
| 3.9 |
2.0 |
20° |
81 |
6.7 |
| 5.3 |
3.0 |
21° |
91 |
7.9 |
| 6.0 |
4.0 |
21° |
97 |
9.1 |
| S60 |
1.0 |
0.7 |
17° |
61 |
4.9 |
| 1.8 |
1.5 |
18° |
69 |
5.8 |
| 2.8 |
2.0 |
20° |
76 |
5.7 |
| 3.5 |
3.0 |
20° |
79 |
7.0 |
| 4.9 |
4.0 |
21° |
91 |
8.5 |
| S150 |
1.0 |
0.7 |
19° |
89 |
6.1 |
| 1.7 |
1.5 |
20° |
99 |
7.0 |
| 2.4 |
2.0 |
21° |
104 |
7.6 |
| 3.1 |
3.0 |
21° |
107 |
7.9 |
| 3.8 |
4.0 |
22° |
117 |
9.1 |
噴槍一般應用
噴槍采用快速接頭連接方式，折卸方便；
采用保護碳化硅保護套管，具有耐高溫，耐磨損等特點，無需另設冷卻裝置就可確保噴槍長期安全、穩定運行；
噴槍體保小，套管外徑只有36mm，可直接安裝于爐壁上。
噴槍采用保護套管及活動法蘭連接�？墒謩�(dòng)將噴伸進或者退出爐內；
采用金屬保護管套，套管采用先進的熱處理技術，保證了保護套管具有耐高溫及耐磨損強度；
保護套管設有風冷接口，確保高溫環境下長時間使用。
一般應用
燃煤鍋爐半干法噴霧脫硫
高爐爐頂噴霧降溫
高爐煤氣降溫冷卻
水泥干法線轉窯尾增濕塔煙氣增濕降溫冷卻
垃圾焚燒冷卻塔高溫煙氣噴霧降溫冷卻
有色金屬冶煉高溫煙氣的噴霧降溫冷卻
高爐重力除塵器內煙氣的干法噴霧降溫
電路煉鋼廠煙氣的蒸汽冷卻
玻璃、燒結、化工等行業高溫煙氣噴霧降溫
