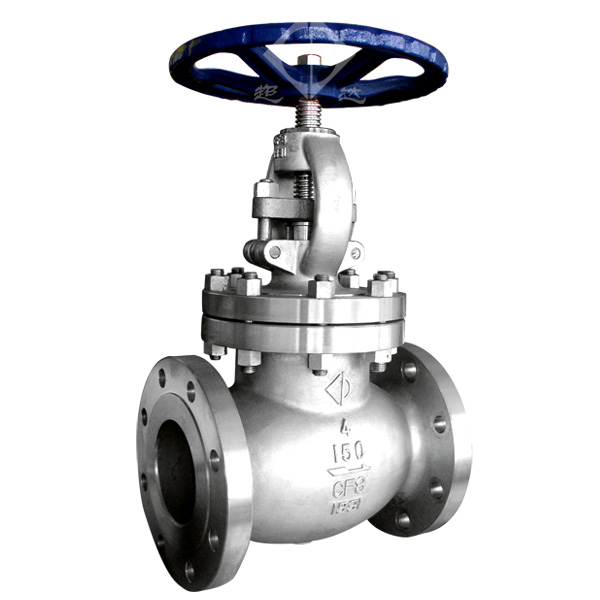

■特 點
法蘭連接鋼制截止閥的結構設計吸收了國內外先進技術，閥體采用球形結構，造型美觀，閥座閥瓣采用錐形密封結構，密封可靠。
■用 途
法蘭連接鋼制截止閥適用于Class150～300，工作溫度 29～425℃(碳鋼)或 40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
■標準規范
設計與制造
|
結構長度
|
連接法蘭
|
試驗與檢驗
|
ANSI B16.34
|
ANSI B16.10
GB12221
|
ANSI B16.5、
GB9112～9131、
HG20615～20635、
SH3006
|
API598
JB/T9092
|
■閥體材料 WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti
■連接形式 法蘭
■驅動方式 手動、傘齒輪傳動
一、法蘭截止閥選用知識：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經 ≤50mm 的管路上宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力 PN160 公稱壓力 16MPa 或 PN320 公稱壓力 32MPa 的高壓角式截止閥或高壓角式截止閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式截止閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止閥、平衡閥或柱塞閥，如公稱通經小于 150mm 的管路上。
二、法蘭截止閥特點：
(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
三、法蘭截止閥執行標準
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力
|
試驗一檢驗
|
GB12235
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
四、法蘭截止閥壓力試驗
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24.0
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.4
|
11.0
|
18.0
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.04
|
11.0
|
18.0
|
氣密封試驗
|
0.4-0.7
|
五、法蘭截止閥零件材料及性能
體蓋扳
|
閥桿
|
密封面
|
墊片(環)
|
填料
|
工作溫度℃
|
適用介質
|
WCB
|
2Cr13
|
13Cr
STL
本體材料
尼龍
|
增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
|
柔性石墨
增強柔性石墨
SFB-260
SFP-260
|
≤425
|
水、蒸汽、油品
|
WC1
|
38CrMoAI
25Cr2MoV
|
≤450
|
WC6
|
≤540
|
WC9
|
≤570
|
ZGCr5Mo
|
≤540
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
≤200
|
硝酸類
|
ZGCr18Ni12Mo2Ti
|
1C18Ni12Mo2Ti
|
≤200
|
醋酸類
|
六、法蘭截止閥連接尺寸：
公稱壓力
PN（MPa）
|
公稱通徑
DN（mm）
|
主要外形尺寸及連接尺寸
|
重量
（kg）
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
f2
|
z-φd
|
H
|
Do
|
1.6
|
10
|
130
|
90
|
60
|
40
|
/
|
14-2
|
/
|
4-14
|
198
|
120
|
4.7
|
15
|
130
|
95
|
65
|
45
|
/
|
16-2
|
/
|
4-14
|
218
|
120
|
5.2
|
20
|
150
|
105
|
75
|
55
|
/
|
16-2
|
/
|
4-14
|
258
|
140
|
7.1
|
25
|
160
|
115
|
85
|
65
|
/
|
16-2
|
/
|
4-14
|
275
|
160
|
7.4
|
32
|
180
|
135
|
100
|
78
|
/
|
18-2
|
/
|
4-18
|
280
|
180
|
8.5
|
40
|
200
|
145
|
110
|
85
|
/
|
18-3
|
/
|
4-18
|
330
|
200
|
12.5
|
50
|
230
|
160
|
125
|
100
|
/
|
18-3
|
/
|
4-18
|
350
|
240
|
14
|
65
|
290
|
180
|
145
|
120
|
/
|
18-3
|
/
|
4-18
|
400
|
280
|
22.58
|
80
|
340
|
195
|
160
|
135
|
/
|
20-3
|
/
|
8-18
|
355
|
280
|
29
|
100
|
350
|
215
|
180
|
155
|
/
|
22-3
|
/
|
8-18
|
415
|
320
|
32.5
|
125
|
400
|
245
|
210
|
185
|
/
|
24-3
|
/
|
8-18
|
460
|
360
|
80
|
150
|
480
|
280
|
240
|
210
|
/
|
24-3
|
/
|
8-23
|
510
|
400
|
93.5
|
200
|
600
|
335
|
295
|
265
|
/
|
26-3
|
/
|
12-23
|
710
|
400
|
180
|
250
|
650
|
405
|
355
|
320
|
/
|
30-3
|
/
|
12-25
|
786
|
450
|
440
|
300
|
750
|
460
|
410
|
375
|
/
|
30-4
|
/
|
12-25
|
925
|
500
|
648
|
2.5
|
10
|
130
|
90
|
60
|
40
|
/
|
16-2
|
/
|
4-14
|
198
|
120
|
4.9
|
15
|
130
|
95
|
65
|
45
|
/
|
16-2
|
/
|
4-14
|
218
|
120
|
5.4
|
20
|
150
|
105
|
75
|
55
|
/
|
16-2
|
/
|
4-14
|
258
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
/
|
16-2
|
/
|
4-14
|
275
|
160
|
7.4
|
32
|
180
|
135
|
100
|
78
|
/
|
18-2
|
/
|
4-18
|
280
|
180
|
8.5
|
40
|
200
|
145
|
110
|
85
|
/
|
18-3
|
/
|
4-18
|
330
|
200
|
12.5
|
50
|
230
|
160
|
125
|
100
|
/
|
20-3
|
/
|
4-18
|
350
|
240
|
16
|
65
|
290
|
180
|
145
|
125
|
/
|
22-3
|
/
|
8-18
|
400
|
280
|
25
|
80
|
310
|
195
|
160
|
145
|
/
|
22-3
|
/
|
8-18
|
355
|
280
|
30
|
100
|
350
|
230
|
190
|
160
|
/
|
24-3
|
/
|
8-23
|
415
|
320
|
34.5
|
125
|
400
|
270
|
220
|
188
|
/
|
28-3
|
/
|
8-25
|
460
|
360
|
89
|
150
|
480
|
300
|
250
|
218
|
/
|
30-3
|
/
|
8-25
|
510
|
400
|
98
|
200
|
600
|
360
|
310
|
278
|
/
|
34-3
|
/
|
12-25
|
710
|
400
|
180
|
250
|
650
|
425
|
370
|
332
|
/
|
36-3
|
/
|
12-30
|
786
|
450
|
446
|
300
|
750
|
485
|
430
|
390
|
/
|
40-4
|
/
|
12-30
|
925
|
500
|
654
|
4.0
|
10
|
130
|
90
|
60
|
40
|
34
|
16-2
|
4
|
4-14
|
198
|
120
|
4.9
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4
|
4-14
|
233
|
120
|
5.7
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4
|
4-14
|
275
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4
|
4-14
|
285
|
160
|
8.8
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4
|
4-18
|
302
|
180
|
11.8
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4
|
4-18
|
355
|
200
|
16.5
|
50
|
230
|
160
|
125
|
100
|
88
|
20-3
|
4
|
4-18
|
373
|
240
|
24
|
65
|
290
|
180
|
145
|
125
|
110
|
22-3
|
4
|
8-18
|
408
|
280
|
33
|
80
|
310
|
195
|
160
|
145
|
121
|
22-32
|
4
|
8-18
|
436
|
320
|
44
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
4.5
|
8-23
|
480
|
360
|
60
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
4.5
|
8-25
|
558
|
400
|
89
|
150
|
480
|
300
|
250
|
218
|
204
|
30-3
|
4.5
|
8-25
|
611
|
400
|
98
|
200
|
600
|
375
|
320
|
282
|
260
|
38-3
|
4.5
|
12-30
|
720
|
400
|
190
|
七、法蘭截止閥型號編制說明J41H-16
J
|
|
4
|
1
|
H
|
16
|
C
|
代號
|
執行機構
|
連接形式
|
結構形式
|
密封材質
|
公稱壓力
|
閥體材質
|
J：
不銹鋼截止閥
|
0：電磁動
|
1：內螺紋
|
1：直通流道
|
X：橡膠
|
10:1.0MPa
|
C：鑄鋼
|
3：蝸輪
|
2：外螺紋
|
2：Z形流道
|
F：四氟
|
16:1.6MPa
|
P：304
|
6：氣動
|
3：不同連接
|
3：三通流道
|
W：閥體加工
|
10K：日標
|
R：316
|
7：液動
|
4：法蘭
|
4：角式流道
|
H：Cr13不銹鋼
|
150Lb美標
|
RL：316L
|
9：電動
|
6：焊接
|
5：直流流道
|
Y：硬質合金
|
|
A:鈦
|
無：手動
|
7：對夾
|
6：直通流道
|
B: 巴氏合金
|
|
H: Cr13
|
|
8：卡箍
|
7：角式流道
|
J: 襯膠
|
|
T: 銅合金
|
|
9：卡套
|
|
M:蒙乃爾合金
|
|
Q: 球墨鑄鐵
|
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，請聯系超達集團客服，或者訪問超達閥門網站查看信息。
