燃氣旋啟式止回閥閥瓣利用流體壓差和自身重力實現旋轉運動，流阻系數小，適用于大多部分的貯罐區垂直管路上，自動阻止截止逆流，保證上游設備。
產品簡介
燃氣旋啟式止回閥利用管道燃氣的流向推力實現開啟閥門，密封面采用彈性尼龍材料，提高了密封性能，避免因介質壓力的沖擊而所產生的靜電火花。這種燃氣止回閥適用燃氣管道接通和截斷管路介質的啟閉裝置。
工作原理
燃氣旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。
密封面采用彈性尼龍材料或聚四氟乙烯，提高了密封性能，避免因介質壓力的沖擊而所產生的靜電火花。適用燃氣管道接通和截斷管路介質的啟閉裝置。燃氣旋啟式止回閥已被廣泛應用于化工、冶金、制藥等多個領域。

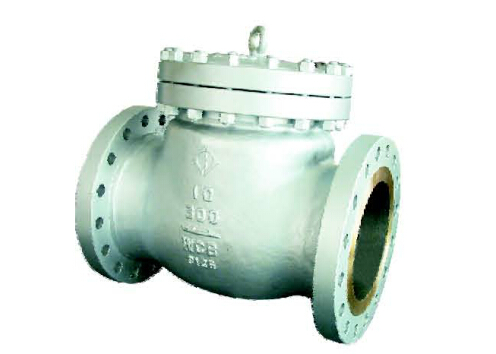

產品圖片
主要尺寸及重量
| 公稱通徑 DN(mm) |
H44N-25型主要尺寸 |
重量
(kg) |
| L |
D |
D1 |
D2 |
b |
f |
Z-фd |
H |
D3 |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
120 |
92 |
10 |
| 32 |
190 |
135 |
100 |
78 |
18 |
3 |
4-18 |
135 |
120 |
12 |
| 40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
145 |
135 |
15 |
| 50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
155 |
150 |
20 |
| 80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-18 |
185 |
200 |
36 |
| 100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
210 |
270 |
55 |
| 125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
245 |
310 |
70 |
| 150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
276 |
375 |
105 |
| 200 |
600 |
360 |
320 |
280 |
32 |
3 |
12-25 |
330 |
- |
170 |
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，請聯系超達集團客服，或者訪問超達閥門網站http://www.chaodavalves.com/查看信息。
