一、GZJII****炸型管道阻火器產品概述

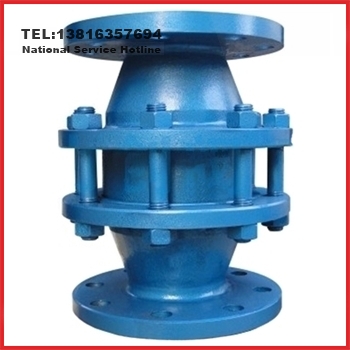

GZJII****轟型管道阻火器主要由阻火芯、阻火器外殼及附件等構成，是一種能阻止爆轟傳播的管道阻火器。爆轟是以激波壓縮方式，相對于前方介質以超音速傳播的燃燒反應形式。本產品適合安裝在石化、化工、輕工等行業的可燃氣體輸送和排放的管道中，用于阻止以沖擊波為特征、以超音速傳播的爆炸火焰通過。
GZJII****炸型管道阻火器殼體可采用碳素鋼制造，其性能符合相關國家標準的規定，也可采用機械強度和耐腐蝕性能滿足用戶要求的其他金屬材料，如：鉻鉬鋼、不銹鋼等。阻火層芯件和阻火器芯殼及芯件壓環均采用不銹鋼材料。其能阻止火焰以音速或超音速通過阻火器。
二、GZJII****炸型管道阻火器主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
殼 體
|
WCB
|
304
|
304L
|
316
|
316L
|
2
|
法 蘭
|
WCB
|
304
|
304L
|
316
|
316L
|
3
|
阻火芯件
|
不銹鋼****阻火波紋板
|
4
|
密 封 件
|
不銹鋼+柔性石墨、聚四氟乙烯
|
5
|
螺 栓
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
6
|
螺 母
|
35#
|
304
|
304L
|
316
|
316L
|
三、GZJII****炸型管道阻火器主要性能參數表
公稱壓力(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
液密封試驗壓力(MPa)
|
066
|
1.1
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
法蘭標準
|
GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
檢驗與驗收標準
|
SH/T 3413-1999《石油化工石油氣管道阻火器選用、檢驗及驗收》
|
阻火性能與試驗方法
|
GB/T 13347-2010《石油氣體管道阻火器阻火性能與試驗方法》
|
阻火級別
|
BS5501:ⅡC
|
最大試驗安全間隙
|
MESG≤0.5
|
尊敬的用戶！如果你需訂購我廠管道阻火器產品，由于該管道阻火器適用介質和場合不同，其結構尺寸變化大，一般情況根據用戶提供的有關技術數據，先由我們工程師設計圖紙，再由用戶確認，故暫不提供外形尺寸。更多相關產品請瀏覽：
