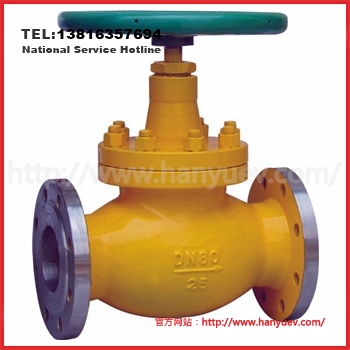

一、J41F/N燃氣截止閥_天然氣截止閥產品概述
J41F/N燃氣截止閥是一種燃氣管道工程的安全配套裝置，主要用于截斷、接通、調節管路中的可燃性氣體，具有良好的控制特性和關閉密封性能。其采用彈性V形聚四氟乙烯、柔性石墨或丁腈橡膠作為動密封填料，由填料蓋、不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，即具有自密封性能，無需人工維護，特別適用于高中壓輸送管道。本產品被廣泛應用城市供氣管網系統煤氣、液化石油氣、天然氣、氧氣等多種燃氣介質管路上。
J41F/N燃氣截止閥具有雙重密封結構，提高了密封性能，金屬硬密封面保護軟密封材料不過載受損，其閥瓣內裝有彈性裝置，當閥門外部失火時，軟密封材料被高溫燒毀，其彈性裝置仍能保證閥門緊閉密封，從而形成了軟硬(內外)雙重密封結構，密封性能好。本產品閥座密封面材料為尼龍塑料，提高了密封性能，避免了金屬密封旋轉摩擦產生靜電而引起的火花，當閥門的內密封體旋轉摩擦產生靜電時，其利用一個導電裝置和大地連通，從而避免靜電導致火災。
二、J41F/N燃氣截止閥_天然氣截止閥主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥 體
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
閥 蓋
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
閥 瓣
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
4
|
閥 桿
|
2Cr13
|
304
|
304L
|
316
|
316L
|
5
|
填 料
|
NBR、PTFE、柔性石墨
|
6
|
墊 片
|
18-8柔性石墨
|
304
|
304L
|
316
|
316L
|
7
|
手 輪
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
可鍛鑄鐵
|
三、J41F/N燃氣截止閥_天然氣截止閥主要技術規范表
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
殼體試驗壓力(MPa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
高壓液密封試驗壓力(MPa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
低壓氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
設計標準
|
GB/T 12235、API6D、ASME B16.34
|
結構長度
|
GB/T12221、ANSI B16.10
|
法蘭尺寸
|
JB/T 79、GB/T 9113、HG/T 20592、ANSI B16.5等
|
試驗標準
|
JB/T 9092、GB/T 13927、API598
|
四、J41F/N燃氣截止閥_天然氣截止閥主要外型尺寸表
尊敬的用戶！如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請提供公稱通徑、公稱壓力、閥體材質、內件材料、介質使用溫度，連接法蘭標準及密封面形式等，本產品密封材料低壓選用聚四氟乙烯，高壓采用尼龍。更多相關產品請瀏覽：
