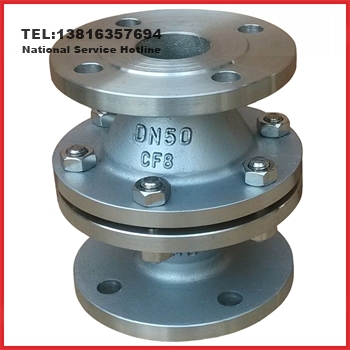

一、GZJI****燃型管道阻火器產品概述
GZJI****燃型管道阻火器主要由阻火層、殼體、聯接件等組成，是一種能阻止爆燃傳播的管道阻火器。爆燃是指以熱傳導和擴散方式，相對于前方介質以亞音速傳播的燃燒反應形式。本產品是安裝在輸送和排放可燃氣體的管道中，用以阻止因回火而引起火焰以亞音速向管道傳播、蔓延的安全設備。
GZJI****燃型管道阻火器按SH/T 3413-1999石油化工石油氣管道阻火器選用、檢驗及驗收，其能阻止以亞音速傳播的爆炸火焰通過阻火器。
二、GZJI****燃型管道阻火器主要零部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
殼 體
|
WCB
|
304
|
304L
|
316
|
316L
|
2
|
法 蘭
|
WCB
|
304
|
304L
|
316
|
316L
|
3
|
阻火芯件
|
不銹鋼****阻火波紋板
|
4
|
密 封 件
|
不銹鋼+柔性石墨、聚四氟乙烯
|
5
|
螺 栓
|
35CrMoA
|
304
|
304L
|
316
|
316L
|
6
|
螺 母
|
35#
|
304
|
304L
|
316
|
316L
|
三、GZJI****燃型管道阻火器主要性能參數表
公稱壓力(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
2.0
|
5.0
|
殼體試驗壓力(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
3.0
|
7.5
|
液密封試驗壓力(MPa)
|
066
|
1.1
|
1.76
|
2.75
|
4.4
|
2.2
|
5.5
|
氣密封試驗壓力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
法蘭標準
|
GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
檢驗與驗收標準
|
SH/T 3413-1999《石油化工石油氣管道阻火器選用、檢驗及驗收》
|
阻火性能與試驗方法
|
GB/T 13347-2010《石油氣體管道阻火器阻火性能與試驗方法》
|
阻火級別
|
BS5501:ⅡB
|
最大試驗安全間隙
|
0.5＜MESG＜0.9
|
四、GZJI****燃型管道阻火器主要外型尺寸表
尊敬的用戶！如果你需訂購我廠管道阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，殼體材質、阻火層材料、使用介質、溫度、防火級別、法蘭標準及密封面形式等，有特殊要求訂貨時請說明。更多相關產品請瀏覽：
