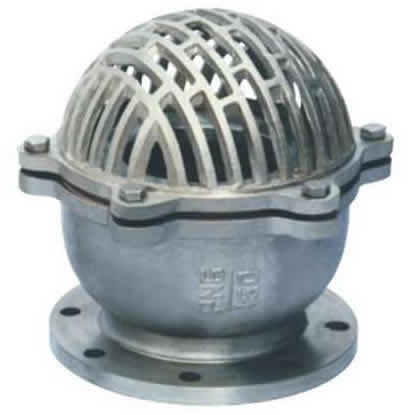

一、底閥簡介：底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水品和加強筋，起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用.口徑有單瓣、雙瓣、多瓣型。有法蘭連接和螺紋連接。底閥由閥體、閥瓣、閥蓋、襯套、密封圈等零件組成，水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會(huì )倒回水源，起到了即暢通抽水又節約水能損失的作用。
H42W不銹鋼底閥廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、市政閥門、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、中央空調、過濾設備、環保設備等領域。
工作溫度：0-100℃
公稱通經：DN50-300mm
連接方式：法蘭
材質：304、316、304L、316L、SS316、WCB、CF3、CF8
二、H42W不銹鋼底閥概述：
本閥安裝在水泵吸水管路的底端，能自動阻止流體倒流。
三、H42W不銹鋼底閥性能與用途：
該閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接。
四、H42W不銹鋼底閥結構與原理：
本閥由閥估,閥瓣,閥蓋,襯套,密封圈等組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會(huì )倒回水源,起到了即暢通抽水又節約水能損失的作用.
五、H42W不銹鋼底閥性能參數:
工作壓力0.25Mpa,0.6Mpa口徑:25-1200mm工作介質為常溫下的水,液體
單瓣H42,雙瓣H42, 多瓣H45
六、H42W不銹鋼底閥主要技術參數：
| 型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
| 強度 |
密封 |
H42W-2.5
H12W-2.5 |
0.25 |
0.4 |
0.28 |
≤100 |
水、酸、 |
七、H42W不銹鋼底閥主要連接尺寸參數：
| 型號 |
公稱壓力
DN（mm） |
尺寸 |
重量kg |
| D |
D1 |
D2 |
b-f |
Z-фd |
D0 |
H0 |
h |
| H42W-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
132 |
17 |
135 |
3.6 |
| 65 |
160 |
130 |
110 |
16-3 |
4-14 |
167 |
25 |
175 |
6 |
| 80 |
165 |
150 |
125 |
18-3 |
4-18 |
196 |
32 |
190 |
8 |
| 100 |
205 |
170 |
145 |
18-3 |
4-18 |
243 |
40 |
225 |
13.5 |
| 125 |
235 |
200 |
175 |
20-3 |
8-18 |
274 |
43 |
270 |
18 |
| 150 |
260 |
225 |
200 |
20-3 |
8-18 |
311 |
58 |
303 |
23.5 |
| 200 |
315 |
280 |
255 |
22-2 |
8-18 |
402 |
65 |
380 |
45 |
| 250 |
370 |
335 |
310 |
24-3 |
12-18 |
458 |
84 |
500 |
75 |
| 300 |
435 |
395 |
362 |
24-4 |
12-23 |
515 |
90 |
540 |
110 |
| 350 |
485 |
445 |
412 |
26-4 |
12-23 |
600 |
130 |
600 |
164 |
| 400 |
535 |
495 |
462 |
28-4 |
16-23 |
650 |
160 |
710 |
200 |
H42W不銹鋼底閥產品型號：H42W-2.5P、H42W-2.5R、H42W-2.5RL
注：上玉集團有限公司是專業生產不銹鋼止回閥的廠家，H42W不銹鋼底閥訂貨須知：
一、①不銹鋼止回閥產品名稱與型號②不銹鋼止回閥口徑③不銹鋼止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的H42W不銹鋼底閥型號，請按H42W不銹鋼底閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
