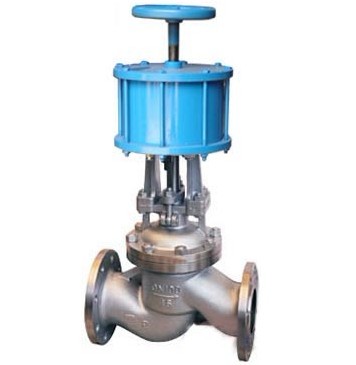

J641W不銹鋼氣動截止閥，截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
J641W不銹鋼氣動截止閥選用原則：
1、高溫、高壓介質的管路或裝置上宜選用截止閥。如火電廠、核電站，石油化工系統的高溫、高壓管路上。
2、管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
J641W不銹鋼氣動截止閥優點是： 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
截止閥優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
公稱壓力：PN1.0-25.0Mpa，150Lb-2500Lb
工作溫度：-40-600℃
公稱通徑：DN15-600mm
連接方式：法蘭，螺紋，對焊，承插焊，NPT
材質：PVC，ABS，RPP，304，316，304L，316L，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，球墨鑄鐵，鍛鋼，不銹鋼，銅等。
J641W不銹鋼氣動截止閥產品型號：J641W-16P、J641W-16R、J641W-16RL、J641W-25P、J641W-25R、J641W-25RL
型 號
Type |
公稱通徑
DN |
尺 寸 |
| L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
| J641W-16P(R) |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
| 20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
| 25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
| 32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
| 40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
| 50 |
230 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
| 65 |
290 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
280 |
| 80 |
310 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
320 |
| 100 |
350 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
360 |
| 125 |
400 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
400 |
| 150 |
480 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
400 |
| 200 |
600 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
450 |
| 250 |
730 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
550 |
型號
Type |
公稱通徑 DN |
尺 寸 |
| L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
| J641W-25P(R) |
15 |
130 |
95 |
65 |
45 |
233 |
16-2 |
4-14 |
120 |
| 20 |
150 |
105 |
75 |
55 |
275 |
16-2 |
4-14 |
140 |
| 25 |
160 |
115 |
85 |
65 |
285 |
16-2 |
4-14 |
160 |
| 32 |
180 |
135 |
100 |
78 |
302 |
18-2 |
4-18 |
180 |
| 40 |
200 |
145 |
110 |
85 |
355 |
18-3 |
4-18 |
200 |
| 50 |
230 |
160 |
125 |
100 |
362 |
20-3 |
4-18 |
240 |
| 65 |
290 |
180 |
145 |
120 |
400 |
22-3 |
8-18 |
280 |
| 80 |
310 |
195 |
160 |
135 |
430 |
22-3 |
8-18 |
320 |
| 100 |
350 |
230 |
190 |
160 |
465 |
24-3 |
8-23 |
360 |
| 125 |
400 |
270 |
220 |
188 |
550 |
28-3 |
8-25 |
400 |
| 150 |
480 |
300 |
250 |
218 |
700 |
30-3 |
8-25 |
400 |
| 200 |
600 |
360 |
310 |
278 |
780 |
34-3 |
12-25 |
450 |
| 250 |
730 |
425 |
370 |
335 |
900 |
36-3 |
12-30 |
550 |
注：上玉集團有限公司是專業生產不銹鋼截止閥的廠家，J641W不銹鋼氣動截止閥訂貨須知：
一、①不銹鋼截止閥產品名稱與型號②不銹鋼截止閥口徑③不銹鋼截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J641W不銹鋼氣動截止閥型號，請按J641W不銹鋼氣動截止閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
