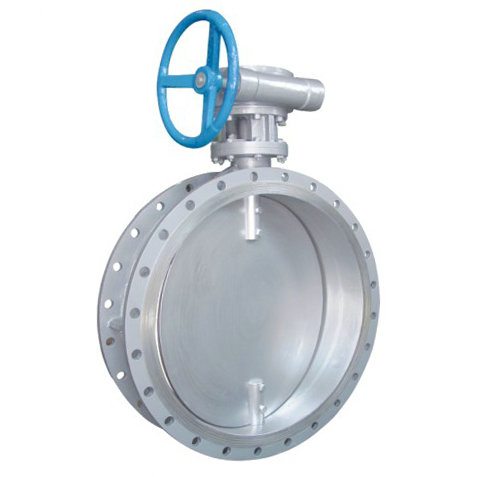

D341W不銹鋼法蘭通風蝶閥產品介紹：
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
D341W不銹鋼法蘭通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
D341W不銹鋼法蘭通風蝶閥結構特點：
1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
D341W不銹鋼法蘭通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
D341W不銹鋼法蘭通風蝶閥產品型號：D341W-0.5P、D341W-0.5R、D341W-0.5RL、D341W-2.5P、D341W-2.5R、D341W-2.5RL、D341W-6P、D341W-6R、D341W-6RL
D341W不銹鋼法蘭通風蝶閥技術參數
| 公稱通徑 |
DN(mm) |
50～2000 |
| 公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
| 試驗壓力 Ps(MPa) |
強度試驗 |
0.075 |
0.375 |
0.9 |
| 密封試驗 |
≤1.5％泄漏量 |
| 適用介質 |
煤氣、含塵氣體、煙道氣等 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
D341W不銹鋼法蘭通風蝶閥零件材料與工況：
| 零件名稱 |
材料 |
| 閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 |
與閥體相同 |
| 閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 |
柔性石墨 |
D341W不銹鋼法蘭通風蝶閥材料選用和適用溫度
| 材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
| 代號 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
鉻 Cr-18型、304、31 6 |
12CrMoV |
| 耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
| 耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
| 適用工作溫度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
注：上玉集團有限公司是專業生產不銹鋼蝶閥的廠家，D341W不銹鋼法蘭通風蝶閥訂貨須知：
一、①不銹鋼蝶閥產品名稱與型號②不銹鋼蝶閥口徑③不銹鋼蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的D341W不銹鋼法蘭通風蝶閥型號，請按D341W不銹鋼法蘭通風蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司不銹鋼閥門網站http://www.bxgvalve.com，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會(huì )盡心盡力為您提供優質的服務。
