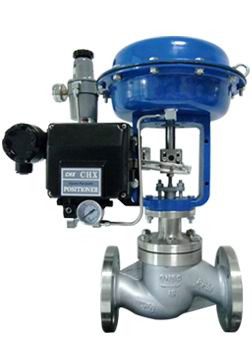

●氣動薄膜調節閥 產品概述
ZJHP(M)型氣動薄膜調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座（套筒）閥組成，單座閥閥體直通單座蓋上導向機構，閥芯為柱塞型結構，與普通單座閥相比具有體積小、質量輕、流量大等特點，適用于流量大、泄漏量要求嚴格的場合。ZJHM型精小型套筒閥與普通套筒閥相比，具有體積小1/3，質量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
●主要技術數據
1、氣動薄膜調節閥 閥體和閥內件
閥體形式：直通倒S鑄造閥
公稱通徑：DN20-350（mm）
公稱壓力：1.6-6.4MPa
連接法蘭：JB/T74-90 JB/T79.2-94凹式
閥體材料：ZG270-500、1Cr18Ni9Ti
閥芯形式：上導向單座柱塞式閥芯、上導向單座套筒柱塞式閥芯
流量特性：等百分比特性、線性、快開
材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
填料：V型聚四氟乙烯、柔性石墨填料
2、氣動執行器
膜片：丁晴橡膠夾增強滌綸織物
壓縮彈簧：60Si2Mn
推桿：2Cr13
膜蓋：A3
襯套：2Cr13
墊片：橡膠石棉板、聚四氟乙烯、
柔性石墨、1Cr18Ni9Ti石棉纏繞
