■ 型號編制說明
|
Z
|
6
|
7
|
3
|
X
|
-10
|
Q
|
|
閥門類型
|
動作方式
|
連接形式
|
閥門結構
|
密封材料
|
公稱壓力
|
閥體材質
|
|
Z：漿液閥
|
6：氣動
|
7：對夾
|
3：平行單閘板
|
X：EPDM
|
10：1.0MPa
|
鑄鐵省略
|
|
|
|
|
|
|
16：1.6MPa
|
Q：QT450
|

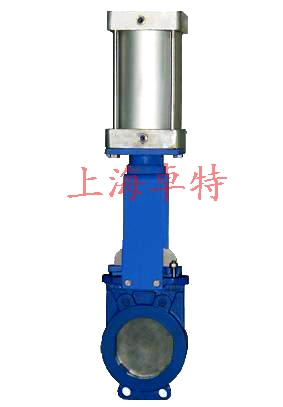

■ 氣動漿液閥 概述
漿液閥—又稱刀型閘閥、刀型漿液閥。從八十年代進入我國，在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣，發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥等類閥門的流阻大、質量大、安裝難、占地面積大等得疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。
■氣動漿液閥 產品特點
該產品是一種鑄鐵閥體采用整體式結構刀閘閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當刀閘閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。
配上雙作用或單作用氣缸，輸入5kg氣源，通過電磁換向閥即可控制漿液閥的打開和關閉。
■氣動漿液閥 主要技術參數
|
公稱通徑
|
DN50—DN1000
|
|
公稱壓力
|
PN1.0～1.6(MPa)； 150LB； 10K
|
|
連接方式
|
對夾
|
|
驅動方式
|
氣動
|
|
工作壓力
|
DN50～DN250：10kg/c㎡ DN300～DN400：6kg/c㎡
DN450：5kg/c㎡ DN500～DN650：4kg/c㎡
DN700～DN1000：2kg/c㎡
|
|
法蘭標準
|
GB9113.1-2000；JB/T79.1-1984；HG20592-1997；ASME B 16.5；EN 1092-1:2001
|
|
結構長度
|
GB／T15188.2-94;
MSS SP 81-2001
|
|
壓力-溫度額定值
|
GB/T12224-2007;ANME
B 16.34-2003；ISO7005-1
|
|
試驗標準
|
強度及密封試驗標準：JB/T9092-1999
硬密封密封等級：MSS
SP 91-2001 40ml/inch
軟密封NBR、EPDM、PTFE閥座按硬密封的1/10泄漏量標準進行驗收
|
|
適用溫 度
|
閥 座
|
NBR≤80℃；EPDM≤120℃
|
|
閥 體
|
鑄鐵、球墨鑄鐵≤200℃
|
|
適用介質
|
水泥漿、污水、廢水等含有細小顆粒的漿液狀介質。
|
|
可選控制附件
|
電磁換向閥
|
AC220V/DC24V
|
|
單作用
|
二位三通
|
|
雙作用
|
二位五通
|
單電控
|
|
雙電控
|
|
限位開關
|
機械式
|
|
感應式（PNP/NPN；兩線制/三線制；常開/常閉；AC/DC）
|
|
氣源處理三聯件
|
■氣動漿液閥 主要零件材質
|
零件名稱
|
材 料
|
|
氣 缸
|
鋁合金
|
|
閥 體
|
灰鑄鐵、球墨鑄鐵
|
|
閘 板
|
2Cr13、304、316、304L、316L
|
|
密 封 圈
|
NBR、EPDM
|
|
閥 桿
|
2Cr13、1Cr13不銹鋼、304、316
|
|
填 料
|
PTFE、柔性石墨
|
■氣動漿液閥 外形尺寸 單位：mm
|
DN
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
配氣缸型號
|
|
50
|
48
|
115
|
90
|
105
|
132
|
208
|
445
|
￠80*70
|
|
65
|
48
|
130
|
90
|
115
|
152
|
255
|
520
|
￠80*85
|
|
80
|
51
|
148
|
90
|
124
|
171
|
263
|
558
|
￠100*100
|
|
100
|
51
|
185
|
90
|
135
|
180
|
360
|
675
|
￠100*120
|
|
125
|
57
|
220
|
100
|
155
|
210
|
415
|
780
|
￠125*145
|
|
150
|
57
|
220
|
120
|
175
|
250
|
425
|
850
|
￠160*170
|
|
200
|
70
|
265
|
120
|
205
|
310
|
465
|
980
|
￠160*220
|
|
250
|
70
|
345
|
130
|
245
|
370
|
525
|
1140
|
￠200*270
|
|
300
|
76
|
400
|
140
|
290
|
450
|
620
|
1360
|
￠200*330
|
|
350
|
76
|
445
|
150
|
318
|
492
|
650
|
1460
|
￠250*390
|
|
400
|
89
|
526
|
150
|
362
|
538
|
730
|
1630
|
￠250*430
|
|
450
|
89
|
564
|
170
|
452
|
580
|
768
|
1800
|
￠300*480
|
|
500
|
114
|
626
|
210
|
517
|
625
|
768
|
1910
|
￠320*530
|
|
600
|
114
|
682
|
230
|
597
|
703
|
810
|
2110
|
￠350*630
|
|
700
|
127
|
832
|
240
|
706
|
874
|
914
|
2520
|
|
|
800
|
127
|
904
|
250
|
795
|
980
|
1035
|
2810
|
|
|
900
|
127
|
1010
|
260
|
870
|
1030
|
1200
|
3100
|
|
|
1000
|
149
|
1110
|
265
|
1110
|
1200
|
1200
|
3550
|
|
