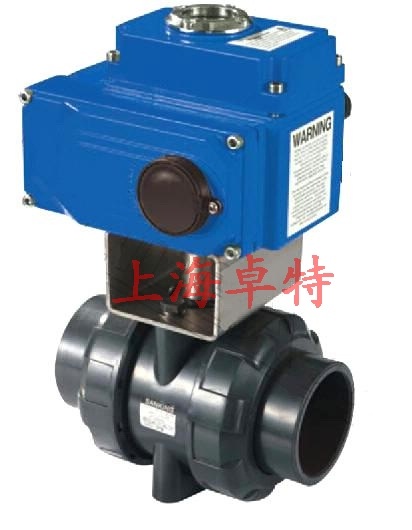

■ UPVC電動球閥 產品特點
UPVC電動球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配，具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。電動UPVC球閥閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣，例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
1、UPVC電動球閥采用雙向雙由令結構，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行后段工程維修。
2、UPVC電動球閥閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合PTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座松緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、UPVC電動球閥阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當于鋼管1/5，銅管的1/6。
5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。
6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
UPVC電動球閥由UPVC塑料球閥閥體與電動執行器組合成,UPVC塑料電動球閥優點壓力落差小,流體直線通過, UPVC塑料氣動球閥快速開關90°,保養費用低,密封性佳,耐溫度特性?xún)?yōu)異,運用范圍廣,可普及工業及民生用管。根據材質可耐高溫(-20～120℃)的流體輸送，耐藥性?xún)?yōu)良,管壁光滑,磨擦阻力小, UPVC塑料電動球閥材料符合環保經濟實惠,質量輕施工維護容易,閥之接端形式,可分為內螺紋式,法蘭式,適用于介質純水、高低溫藥液、食品、溫泉水及民生用熱水輸送系統。
UPVC電動球閥具有結構緊湊,外觀精美,體小量輕,性能可靠,品質優良,使用方便等諸多特點；UPVC電動球閥廣泛適用于冶金,石油,化工,電力,制藥,造紙,能源,水處理,船舶,紡織,食品加工,樓宇自動化等領域。
■UPVC電動球閥 技術參數
|
公稱通徑
|
DN(mm)
|
15～100
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
|
泄 漏 量
|
A級（軟密封）
|
|
壓力試驗
|
GB／T 13927、JB/T9092-1999
|
|
連接方式
|
雙由令、法蘭
|
|
適用溫度
|
-20℃—80℃
|
|
驅動方式
|
電 動
|
|
電動執行器
|
ZTD型、ZTHQ型、用戶指定產品
|
|
防護等級
|
IP67/IP68
|
|
控制形式
|
開 關 型
|
|
電 壓
|
AC220V/AC380V/AC110V/DC24V
|
■ UPVC電動球閥 主要零件材質
|
零件名稱
|
材 料
|
|
電動執行器
|
ZTD型/ZTHQ型：鋁合金
|
|
閥 體
|
UPVC PP
CPVC
|
|
球 體
|
UPVC PP
CPVC
|
|
密 封 圈
|
PTFE
|
|
閥 桿
|
UPVC PP
CPVC
|
|
O 型 圈
|
EPDM FPM
|
■ UPVC電動球閥 外形尺寸 單位：mm
|
DN
|
G
|
L
|
H
|
L1
|
D1
|
D2
|
D3
|
N-D
|
電動執行器
|
|
螺紋
|
法蘭
|
螺紋
|
法蘭
|
ZTD
|
ZTHQ
|
|
15
|
1/2“
|
113
|
147
|
174
|
215
|
161
|
65
|
95
|
31
|
4-14
|
ZTD-05
|
ZTHQ-05
|
|
20
|
3/4“
|
124
|
161
|
185
|
226
|
161
|
75
|
105
|
37
|
4-14
|
ZTD-05
|
ZTHQ-05
|
|
25
|
1“
|
142
|
187
|
192
|
234
|
161
|
85
|
115
|
44
|
4-14
|
ZTD-05
|
ZTHQ-05
|
|
32
|
1 1/4“
|
178
|
225
|
204
|
245
|
161
|
100
|
140
|
54
|
4-18
|
ZTD-05
|
ZTHQ-05
|
|
40
|
1 1/2“
|
178
|
225
|
213
|
254
|
161
|
110
|
150
|
65
|
4-18
|
ZTD-08
|
ZTHQ-08
|
|
50
|
2“
|
201
|
255
|
230
|
270
|
188
|
125
|
165
|
79
|
4-18
|
ZTD-10
|
ZTHQ-10
|
|
65
|
2 1/2“
|
224
|
277
|
292
|
334
|
268
|
145
|
185
|
136
|
4-18
|
ZTD-15
|
ZTHQ-20
|
|
80
|
3“
|
276
|
333
|
299
|
340
|
268
|
160
|
200
|
156
|
8-18
|
ZTD-20
|
ZTHQ-20
|
|
100
|
4“
|
327
|
384
|
327
|
369
|
268
|
180
|
220
|
224
|
8-18
|
ZTD-40
|
ZTHQ-30
|
■ 閥門型號編制說明
|
Q
|
9
|
S
|
1
|
1
|
F
|
-10
|
S
|
|
閥門類型
|
動作方式
|
操控
|
連接方式
|
閥門結構
|
密封材料
|
公稱壓力
|
閥體材質
|
|
Q：球閥
|
9：氣動
|
S：手輪
|
1：由令
|
1：浮動球
|
F：聚四氟乙烯
|
10：1.0MPa
|
S：UPVC
|
|
|
|
無：省略
|
4：法蘭
|
|
|
|
|
