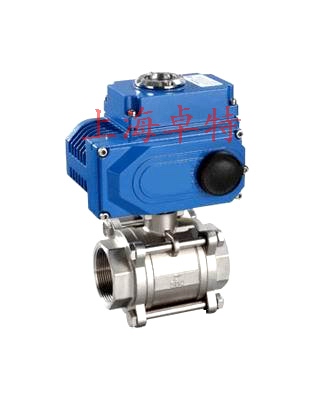

■三片式電動球閥 產品特點
1、我公司的三片式球閥，可以螺紋、對焊或套焊連接，采用三段式結構，方便日后檢修。體積小，輕便宜人，性能可靠，配套簡單，流體能力大。廣泛應用于食品、環保、水處理、石油、化工、造紙、電力等行業的工業自動控制系統中。
2、閥體鑄造采用臺灣引進的先進工藝，結構合理，造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被吹出。
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、配用ZTD、ZTHQ等系列電動執行機構，AC220V或AC380V電源即可控制運轉，對閥門進行開關控制。
■三片式電動球閥 技術參數
|
公稱通徑
|
DN(mm)
|
10～80
|
|
公稱壓力
|
PN(MPa)
|
1.6
|
|
試驗壓力(MPa)
|
強度試驗
|
2.4
|
|
密封試驗（水）
|
1.76
|
|
密封試驗（氣）
|
0.6
|
|
泄 漏 量
|
軟密封：A級（零泄漏）
|
|
連接方式
|
內螺紋、焊接
|
|
設計標準
|
GB／T12237-1989
|
|
壓 力 試 驗
|
GB／T 13927、JB/T9092-1999
|
|
適用介質
|
水、污水、空氣、蒸汽、天然氣、油品、一般化學介質等。
|
|
適用溫度
|
-29℃—150℃
|
|
驅動方式
|
電 動
|
|
電動執行器
|
ZTD型、ZTHQ型、用戶指定產品
|
|
防護等級
|
IP67/IP68
|
|
控制形式
|
開 關 型
|
|
電 壓
|
AC220V/AC380V/AC110V/DC24V
|
■三片式電動球閥 主要零件材質
|
零件名稱
|
材 料
|
|
閥 體
|
CF8、CF8M
|
|
球 體
|
CF8、CF8M
|
|
密 封 圈
|
PTFE、PPL（對位聚苯）
|
|
閥 桿
|
CF8、CF8M
|
|
填 料
|
PTFE、石墨
|
■ 三片式電動球閥 外形尺寸 單位：mm
|
DN
|
G
|
L
|
L1
|
L2
|
H
|
電動執行器選配
AC220V/AC380V
|
|
|
|
10
|
3/8“
|
75
|
161
|
120
|
167
|
ZTD-05
|
ZTHQ-05
|
|
|
15
|
1/2“
|
75
|
161
|
120
|
167
|
ZTD-05
|
ZTHQ-05
|
|
|
20
|
3/4“
|
80
|
161
|
120
|
174
|
ZTD-05
|
ZTHQ-05
|
|
|
25
|
1“
|
90
|
161
|
120
|
184
|
ZTD-05
|
ZTHQ-05
|
|
|
32
|
1 1/4“
|
110
|
161
|
120
|
190
|
ZTD-05
|
ZTHQ-05
|
|
|
40
|
1 1/2“
|
120
|
161
|
120
|
200
|
ZTD-08
|
ZTHQ-08
|
|
|
50
|
2“
|
140
|
188
|
165
|
209
|
ZTD-10
|
ZTHQ-10
|
|
|
65
|
2 1/2“
|
173
|
188
|
165
|
234
|
ZTD-15
|
ZTHQ-15
|
|
|
80
|
3“
|
186
|
268
|
268
|
283
|
ZTD-20
|
ZTHQ-20
|
|
配用ZTHQ的電動執行器尺寸，請與銷售部聯系！
■ 閥門型號編制說明
|
Q
|
9
|
1
|
1
|
F
|
-16
|
P
|
|
閥門類型
|
動作方式
|
連接方式
|
閥門結構
|
密封材料
|
公稱壓力
|
閥體材質
|
|
Q：球閥
|
9：電動
|
1：內螺紋
|
1：浮動球
|
F：聚四氟乙烯
|
16：1.6MPa
|
P：不銹鋼304
|
|
|
|
6：焊接
|
|
PPL：對位聚苯
|
|
R：不銹鋼316
|
