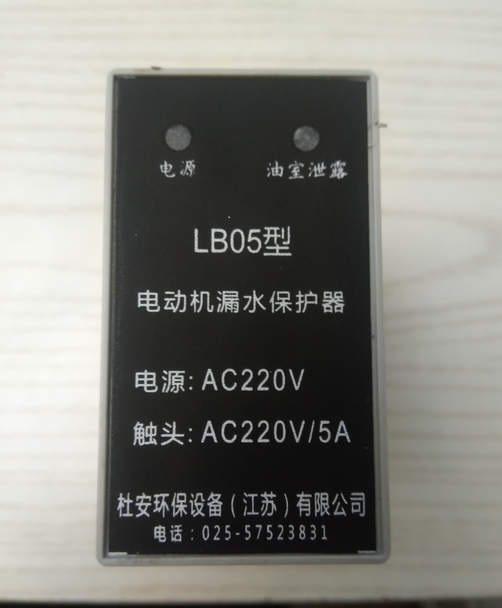

LB-05 AC220V 5A漏水保護器

漏水保護器廠家

技術參數

　　輸入信號:

　　滲漏輸入:電阻信號或常開信號,水靈敏電阻≤30KΩ.

　　過熱輸入:PTC電阻信號或常閉信號.

　　傳感器供電:DC12V

　　信號控制:響應速度20mS,回差控制±5%

　　環境溫度:-20℃~70℃

　　相對濕度:≤95%RH,不結露,無腐蝕性氣體場所

　　工作電壓:220V/50HZ

　　控制器功耗:≤ AC 2w

　　故障輸出容量:5A/AC220V 5A/30VDC

　　控制器外形尺寸:48mm*80mm*120mm

　　安裝方式:DIN35導軌

　　重量:0.3kg

　　5.接線端子說明：

　　1.端子1、2（L N）:

　　保護器供電220V 50HZ,保護器接通電源 面板“電源/L” 亮綠燈。

　　2.端子3、4（S-IN）:

　　水泵滲漏輸入信號,一般接水泵P31 P32信號線.可檢測水泵油室、接線盒、電機腔、濕度的電極或開關量輸出信號,信號正常時,“滲漏/S”指示燈不亮,當電極或開關量信號異常時,“滲漏/S”指示燈亮紅燈.

　　3.端子5、6（P-IN）:

　　水泵過熱輸入信號,一般接水泵P11 P12信號線.可檢測水泵繞組、軸承、定子放置的PTC電阻或常閉開關量輸出信號.信號正常時,“過熱/P”指示燈不亮,當信號異常時,"過熱/P"指示燈亮紅燈.

　　特別說明:當無過熱信號時,用導線短接5 6端子.4.端子7、8（Out）:總故障輸出,容量5A/220VAC 5A/30VDC。

　　ZJK-9（-NO）無故障時輸出為斷開,故障時變?yōu)殚]合;ZJK-9-NC無故障時輸出為閉合,故障時輸出變?yōu)閿嚅_(kāi).

　　6.外形尺寸圖與安裝(寬*高*長)含安裝底座 48*80*120 (mm)

　　保護器外形尺寸:48mm*80mm*86mm

　　安裝底座外形尺寸:48mm*80mm*34mm

　　保護器安裝方式:采用國際標準DIN35導軌安裝,鑲嵌于控制柜內,用隨機的緊固件鎖定即可.

　　調試前請仔細檢查控制柜及控制器的配線,確認無誤后,合上控制柜電源,使系統處于運行狀態.

　　7.售后服務

　　產品自售出后一個月內包退,三個月內包換,一年內免費維修,終身維修服務.在使用過程中如需技術幫助,公司設立了專業的營銷客服部,免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導,解決用戶在使用過程中遇到的問題.

　　8故障處理

　　8.1:無電源指示

　　檢查1、2號端子是否有220VAC供電.如有供電,保護器損壞.

　　8.2:過熱/P 指示燈一直亮

　　端子5、6去除所有接線,短接5、6端子,按復位鍵,如過熱/P 指示燈不亮,保護器正常,檢測線路及水泵過熱傳感器;如過熱/P 指示燈還一直亮,保護器損壞.檢測水泵過熱傳感器,使用萬用表10KΩ檔,測量過熱傳感器.如電阻小于800Ω為正常,如大于3KΩ為水泵有過熱故障或傳感器損壞.（此測量針對使用PTC電阻傳感器與常閉型熱敏開關）

　　8.3:滲漏/S 指示燈一直亮

　　去除端子3、4所有接線,按復位鍵,如滲漏/S 指示燈不亮,保護器正常,檢測線路及水泵泄漏傳感器;如滲漏/S 指示燈還一直亮,保護器損壞.檢測水泵泄漏電極傳感器,使用萬用表1MΩ檔,測量泄漏傳感器.如電阻大于50KΩ為正常,如小于30KΩ為水泵有泄漏故障或傳感器損壞.（此測量針對使用水位電極傳感器與常開型浮子開關）

　　8.4:復位/R 不能復位

　　去除端子3、4所有接線,短接5、6端子,按復位鍵.如能復位,保護器正常,檢測線路及水泵過熱與泄漏傳感器;如不能復位,保護器損壞.

　　8.5:無故障顯示有故障輸出

　　去除端子3、4所有接線,短接5、6端子,按復位鍵.用萬用表蜂鳴檔測量端子7、8,如無故障指示且萬用表無蜂鳴,保護器正常,檢測線路.無故障指示且萬用表一直蜂鳴,保護器故障.

　　8.6:有故障顯示無故障輸出

　　去除端子3、4所有接線,短接5、6端子,按復位鍵.用萬用表蜂鳴檔測量端子7、8,如無故障指示且萬用表無蜂鳴,保護器正常,檢測線路.有故障指示,保護器故障.

1.性能特點

　LB-05潛水泵滲漏保護繼電器是專門用于檢測潛水泵內水靈敏度的電阻.傳感器使用電極傳感器.當泵體內出現滲漏情況,控制繼電器會(huì )發出相應的控制信號,以便工作人員對泵滲漏進行處理.控制器在線路設計上1.概述

采取了一系列的抗干擾措施,穩定性高,可以在電磁干擾十分嚴重的環境中可靠工作.

　　LB-05潛水泵漏水保護器(以下簡稱保護器),適用于“潛水攪拌器”,“潛水推進器”,“潛水排污泵”的保護與控制.可適用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水泵.

　　工作原理

　　根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護:LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護.JR10/INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護.

　　油室泄漏保護:在潛水泵油室內置入水份檢測電極,在油室中如果出現有水份超限時電極出現信號跳變,保護器能檢測到此信號的變化,而停止潛水電機運行并以故障指示.

　　電機超溫保護:在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻,在任一相繞組出現溫度上升到135℃±5時,電阻值出現跳變,保護器能檢測到此信號的變化,而停止潛水電機運行并以故障指示.

　　電機過載保護:在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器,一旦電流過大,熱繼電器會(huì )狀態跳變,此信號一般在二次回路中加以保護.

　　低水位保護:在潛水泵工作的水池中,使用液位檢測器 檢測水位,但水位低于潛水泵工作的水位時,液位檢測器會(huì )狀態跳變,而停止潛水電機運行并以低水位指示.
