一、適用范圍
二、 NS-5B熱漏監測控制器為盤面安裝，并能在下例條件下正常工作：
三、 周?chē)h(huán)境溫度不超過+40度，24小時周期內的平均溫度不超過+35度，較低環境溫度不得低于-10度。
四、 空氣中不得有過量塵埃、酸、鹽、腐蝕性氣體、相對濕度在較高溫度為+40度時不超過50%，在降低溫度時允許有較高的相對濕度。
五、 例如：20度以下時濕度為90%應小心由于溫度變化而可能偶然發生的凝露。
六、 安裝地點的海拔高度不超過1000米。
七、 垂直安裝傾斜度不得超過5度。
八、二、功 能
九、2.1 水泵油室漏水保護
十、 當潛水泵在運行過程中,由于機械密封磨損等原因水泵油室出現漏水故障時,控制器通過泵上的P31# P32#信號線對其進行監測,當P31#與P32#間監測到漏水量超出時,控制器油室漏水保護繼電器動作，油室漏水LED指示燈（紅）閃爍。油室漏水繼電器較大容量2A 250VAC動作狀態閉合。
十一、2.2 水泵電機繞組超溫保護
十二、 當潛水泵在運行過程中,由于過載等原因泵電機繞組出現超溫故障時(動作溫度值為135度),控制器通過泵上的P11# P12#或21#22#信號線對其進行監測,當P11#與P12#間監測到溫度大于135度時,控制器繞組超溫保護繼電器動作，繞組過熱LED指示燈（紅）閃爍。繞組過熱繼電器較大容量2A 250VAC動作狀態閉合。
十三、2.3 水泵電機腔浸水保護
十四、 當潛水泵由于密封磨損等原因,泵電機腔出現浸水故障時,控制器通過泵上的P51# P32#信號線對其進行監測,當P51#與P32#間監測到漏水量超出時,控制器電機故障保護繼電器動作，電機浸水LED指示燈（紅）閃爍。故障繼電器較大容量1A 250VAC動作兩組獨立輸出（常開、常閉）。
十五、2.4 水泵接線盒腔浸水保護
十六、 當潛水泵由于密封磨損等原因,泵接線盒腔出現浸水故障時,控制器通過泵上的P41# P32#信號線對其進行監測,當P41#與P32#間監測到漏水量超出時,控制器接線盒腔浸水保護繼電器動作，線盒浸水LED指示燈（紅）閃爍。線盒浸水繼電器最大容量2A 250VAC動作狀態閉合。
十七、2.5 水泵軸承過熱保護
十八、 當潛水泵由于過負荷等原因泵軸承出現過熱故障時(動作溫度值為105度), 控制器通過泵上的P61# P32#信號線對其進行監測,當P61#與P32#間監測到溫度大于105度時,控制器電機故障保護繼電器動作，軸承過熱 LED指示燈（紅）閃爍。故障繼電器較大容量1A 250VAC動作兩組獨立輸出（常開、常閉）。

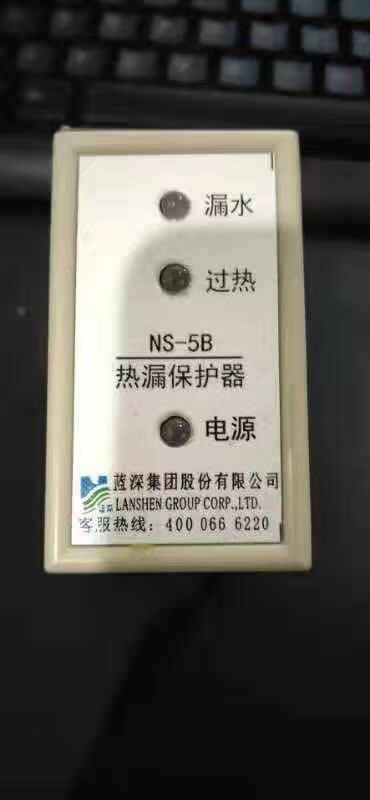

潛水泵漏水、過熱雙探測繼電保護器簡介
（漏水+過熱）雙探測繼電器具有同時探測潛水泵滲漏和潛水泵過熱功能。
①潛水泵漏水保護功能用于檢測潛水泵內是否出現漏水現象。當泵內出現漏水情況時，控制繼電器會(huì )發出相應的控制信號。
②電機過熱保護功能是用于檢測潛水泵內定子線圈的溫度。當泵體內定子出現異常溫度情況時，控制繼電器會(huì )發出相應的控制信號。工作人員對水泵進行及時維修處理�？刂评^電器在線路設計上采取了一系列的抗干擾措施，可以在電磁干擾嚴重的環境中工作。
開票含運費
質保一年
漏熱一體保護器安裝尺寸
