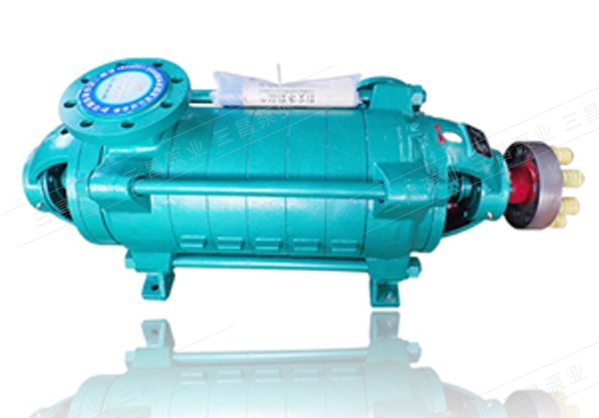

MD(DM)型耐磨礦用多級泵工作條件
流量范圍：Q-3.75~840m3/h
揚程范圍：H=19~1400m
輸送溫度：低于80℃ 微量顆粒
吸入壓力：小于0.6MPa
密封形式：填料密封、機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
概 述
MD(DM)型耐磨礦用多級泵該系列泵系臥式單吸多級分段式離心泵，采用了國家推薦使用的高效節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。我公司已通過IS09001∶2000質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。
該系列泵主要用于礦山，其過流部件及易損壞件均采用了耐磨材質，可供輸送固體顆粒含量≤15％，粒度≤0.5mm，溫度在80℃以下的中性礦井水及類似的其他污水。另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。
結構特點
本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：
1.定子部分
主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上
2.轉子部件
主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。
為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。
3.平衡機構
本泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
型號說明
例：DM46-50×4
DM—耐磨多級離心泵
46—設計點流量為46m3/h
50—設計點單級揚程為50m
4—級數為4級
例：100MD16×3
100—泵吸入口直徑為100mm
MD—耐磨多級離心泵
16—泵設計點單級揚程為16m
3—級數為3級
