工作條件
流量范圍：Q=6.3～400m3/h
揚程范圍：H=5~125m
輸送溫度：-20-150℃ (高于80℃時請申明)
吸入壓力：0-7.5MPa (高于0.4 MPa時請申明)
密封形式：填料密封、機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
概 述
IH型單級單吸懸臂式化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送腐蝕性的或不允許污染的粘度類似水的液體。泵的進口壓力不允許超過0.3MPa。
IH型泵輸送介質的溫度一般為－20℃～105℃，必要時采取適當的冷卻措施，可輸送更高溫度的液體。
IN型尿素泵是單級單吸懸壁式離心泵。適用于化肥廠輸送融熔尿素液用，也可用于輸送不含懸浮顆粒物的其他腐蝕性液體。介質的溫度允許-20-180℃，泵是水平軸向吸入，徑向頂端吐出泵前側有保溫夾套，可允0.59MPa，170℃的蒸汽保溫。用戶可根據被輸送介質的腐蝕性能程度選用不同材料。
結構說明

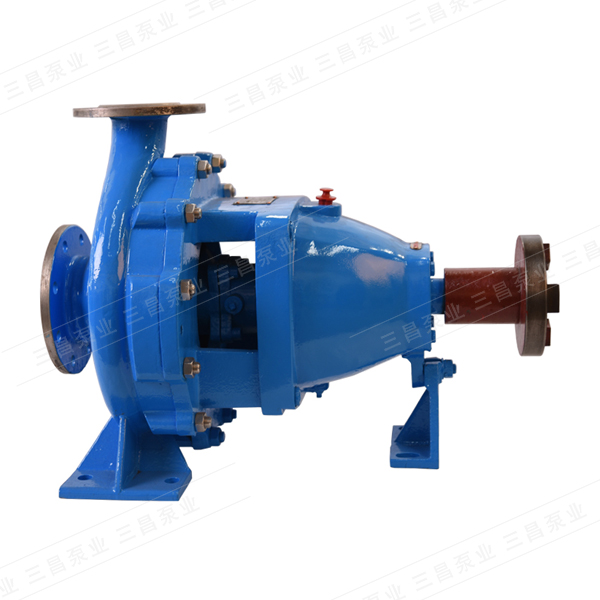

IH型化工泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。
泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。
軸封有填料和機械密封等9種形式，可根據輸送介質的性質和生產工藝的要求進行選定。
泵通過加長聯軸器與電機聯接，從驅動端看，泵為順時針?lè )较蛐D。
型號說明
例：IH80-65-160A-304
IH——國際標準化工泵
80——泵吸入口直徑為80mm
65——泵排出口直徑為65mm
160——葉輪的名義直徑為160mm
A——葉輪外徑切割代號（A、B分別表示第一、第二次切割）
304——泵觸液零件的材料代號：ZG0Cr18Ni9
性能范圍(設計點)
流量Q：6.3~400m3/h
揚程H：5~125m
