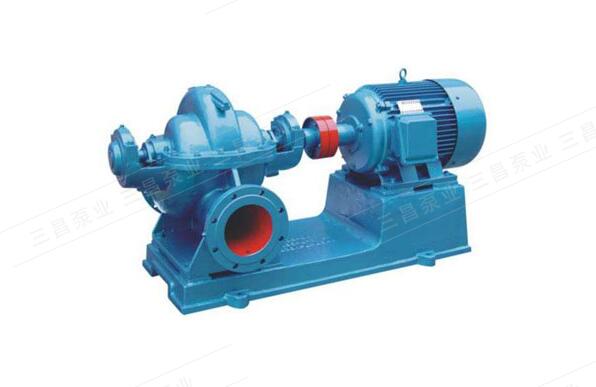

SH型單級雙吸大流量中開式離心泵工作條件：型號說明
例：500SH35A
500——泵入口直徑500mm
SH——單級、雙吸、中開離心清水泵
35——設計點揚程35m
A——葉輪第一次切割
性能范圍(設計點)
流量：Q=160～18000m3/h
揚程：H=10～130m
SH型泵系更新?lián)Q代的高效節能新產品，它采用國家標準規范設計，其系列化、標準化、通用化程度高，該型泵性能先進、運行平穩、安全可靠，在設計中采用新結構、新材質，可適用多種介質的輸送。
SH型泵供輸送清水或物理化學性質類似于水的液體。溫度為-20℃~80℃。
SH型泵，廣泛用于城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程。
結構說明
SH型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電動機。從傳動方向看去，水泵為順時針?lè )较蛐D（根據用戶需要亦可改為逆時針?lè )较蛐D）。
泵的主要零件有；泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為優質碳鋼外，其余主零件由鑄鐵、鑄鋼、不銹鋼制成。
泵體與泵蓋構成葉輪的工作室，在進出法蘭上，裝有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，裝有放水的管螺紋孔。
經過靜平衡檢驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。葉輪的軸向力利用其葉片對稱布置、兩面進水達到平衡。
泵軸承為向心球軸承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封（根據需要也可裝機密封）。為了防止空氣進入泵內和冷卻潤滑密封腔，在填料之間裝填料環，水泵工作時少量高壓水，通過泵蓋中開面上的梯形凹槽流入填料腔，起水封作用。
材質說明
SH水平中開泵的材料可為銅、鑄鐵、球鐵、316不銹鋼、416；7銹鋼、雙向鋼、哈氏合金、蒙耐合金，鈦合金及20號合金等材料。
型號說明
例：500 SH 35A
500——泵入口直徑500mm
SH——單級、雙吸、中開離心清水泵
35——設計點揚程35m
A——葉輪第一次切割
性能范圍(設計點)
流量：Q=160~18000m3/h
揚程：H=10～130m
