工作條件

流量（Q）：3.2-2000m3/h

揚程（H）：7-160m

工作壓力（P）：2.5MPa

工作溫度：-80-300度

概述

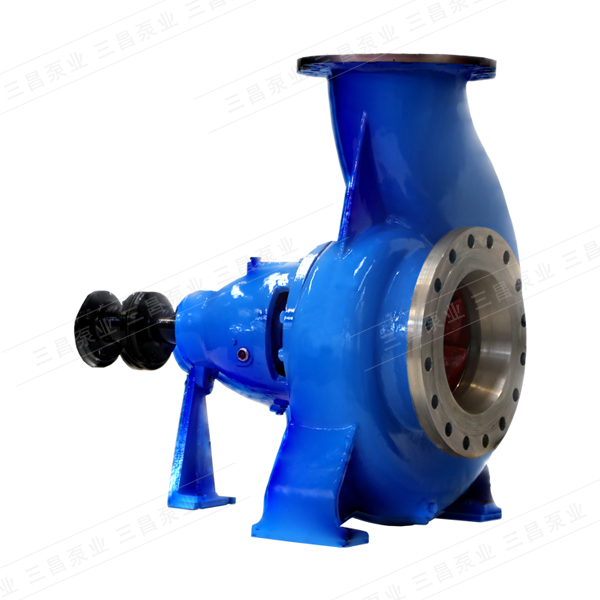

CZ型標準化工流程泵是臥式、單級、單吸化工離心泵，其尺寸和性能符合DIN2456、ISO2858、GB5662-85標準、是標準化工泵的基本產品。產品執行標準：API610(第十版）、VDMA24297(輕/中型）。CZ系列標準化工泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵，可與IH型泵進行單機互換。特性曲線平坦，適用于流量變化相對較大時選型。該化工泵汽蝕值低，效率高，即使在不滿負荷時，也保持這些特性。適合輸送低溫或高溫、中性或有腐蝕性、清潔或含有固體顆粒、有毒及易燃易爆的介質。主要用于化工、石油化工、煉鋼廠、發電廠、造紙、食品、制糖等行業。

型號說明

CZ80-50-315A(B、C)

CZ：國際標準化工泵系列產品

80：吸入口直徑

50：排出口直徑

315：葉輪名義直徑

A（B、C）：葉輪切割

輸送介質　

各種溫度和濃度的磷酸等有機酸。

各種溫度和濃度下的堿性溶液。

各種鹽溶液。

各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產品。

目前我公司的耐腐蝕材料，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。

用途

輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業

結構特點

泵體：臥式后開門結構，泵頭與電機采用聯軸器連接，安裝在底板上，葉輪為后開式，三只軸承，軸封采用外裝式機械密封，設有冷卻裝置，軸承體的油位用油鏡觀察；結構緊湊合理。該泵在泵體上鑄有支腳，采用底腳支撐結構，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會(huì )因泵承受荷載而產生彎曲，從而保證了承載和機械密封具有較佳的使用壽命。維修時不需將與泵體相連的管路打開，只要打開托架與泵體的螺栓， 將兩者分開就可維修葉輪和機械密封，簡易方便。

葉輪：閉式、半開始、全開式葉輪，cz化工離心泵軸向力主要由背葉片或平衡孔來平衡，殘余軸向力由軸承承受。

泵蓋：與密封壓蓋構成密封腔體，標準腔尺寸可配備各種密封型式。

軸封：根據工況不同，可采用填料密封，單端面機封、雙單面機封、串聯機封等形式

軸承：潤滑方式為稀油潤滑，由恒位油杯控制油位，充分保證軸承在良好潤滑狀態下工作。

軸：用軸套保護，防止介質直接與軸接觸發生腐蝕，提高軸的使用壽命。

拖式設計：可以不動泵的進出管路，即可維修，使用方便。
