工作條件：

流量范圍：Q=3.75-1100m3/h

揚程范圍： H=50-1800m

輸送溫度：-20-150℃ (高于80℃時請申明)

吸入壓力：小于0.6MPa

密封形式：填料密封、機械密封

材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等

概  述

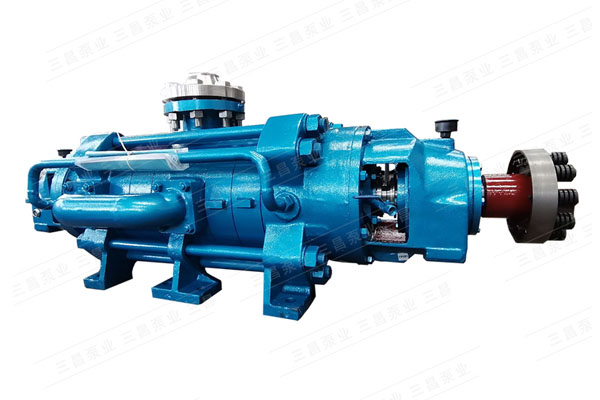

ZD(P)型臥式自平衡多級高壓離心泵是為滿足用戶需求而設計的一種高效、節能及使用壽命長的先進型多級離心泵產品，采用國外高效、節能水利模型，改變了傳統多級泵帶平衡裝置的設計，并加速了高壓多級泵的技術發展。依據API610標準研發制造,具有高效區寬、性能范圍廣、汽蝕性能好、運轉安全和平穩、噪音低、易損件少，安裝維修方便等優點。

結構特點

ZD(P)型臥式自平衡多級高壓離心泵將傳統的結構形式進行了改革創(chuàng )新，取消了多級離心泵的軸向力平衡機構，取消了平衡盤裝置，是D、DG型多級離心泵的更新?lián)Q代產品。

ZD型高效節能自平衡多級泵由于無平衡裝置，即無平衡盤的圓盤摩擦損失又無平衡水的回流損失，所以泵效率比同類別多級泵提高5~14％，在平衡盤無磨擦的情況下降低了泵的軸功率，從而達到了一個節能的效果，所以泵運行時的耗電量同比同類別多級泵節能3%左右。同時徹底解決因平衡裝置失效而導致平衡盤和平衡環的磨損或轉子咬死等各種故障，它的設計延長了泵的使用壽命。無故障運行時間是普通泵的3倍以上，用戶維修成本大大降低，從而降低泵的壽命周期成本。

輸送范圍

可用于輸送顆粒含量≤1.5%，顆�！�1.3mm，溫度≤105℃的清水或物理化學性質類似于清水的其它液體。也可通過改變泵的材質(和結構)、密封形式和增加冷卻系統用于輸送溫度≤225℃熱水、油類、腐蝕性或含磨料的介質等。材質有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各種材質可供用戶選。



型號說明

例：ZD(P)280J-43X8

ZD(P)—高效節能自平衡多級泵

280—設計點流量（m3/h）

J—機械密封（不標注為填料密封）

43—設計點泵的單級揚程

8—泵的級數為8級
