工作條件：
流量范圍：Q=14.4～416m3/h
揚程范圍：H=34~80m
輸送溫度：-20-205℃
吸入壓力：0-7.5MPa
密封形式：填料密封、機械密封
材質：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
概 述

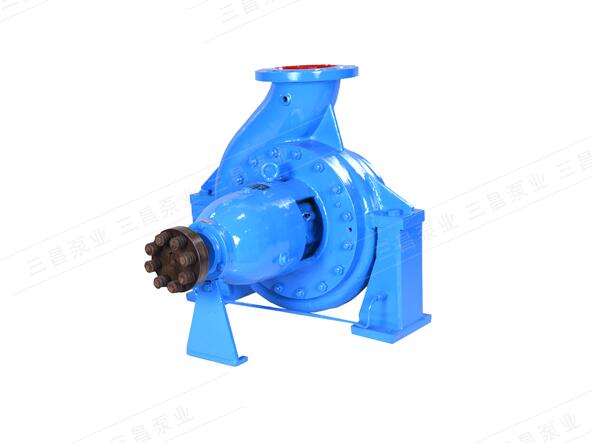

R型熱水循環泵系單級單吸和兩級單吸懸臂式離心泵，適用于冶金、電站、化工等部門，用于輸送250℃以下不含固體顆粒的高壓熱水之用。被輸送熱水較高溫度 為250℃，泵較高進口壓力為5MPa；熱水溫度不高于250℃，泵進口壓力不應大于3MPa。
結構特點
R型熱水循環泵主要由泵體、葉輪、軸、冷卻室、泵體支架、懸架、密封部件、密封環等組成，泵進口為水平軸向．出口垂直向上。葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承（或單列向心圓柱菠子軸承）支承在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電機直接驅動，從傳動端看，泵為順時針?lè )较蛐D。泵的密封采用浮動密封環密封，或采用耐高溫高壓機械密封；泵的軸向力由單列 向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力；浮動環密封部件和懸架部件均設有冷卻室，外接冷卻水量為0.3一O.6m3／h。
主要用途
適用于冶金、電站、塑料、橡膠、紡織、化工、木材與造紙等部門．輸送溫度在250℃以下不含固體顆粒的熱水．也是各類取暖裝置中輸送循環熱水的理想用泵。
軸封形式
填料密封或機械密封，根據用戶需求，可配套換熱器。
零件材質
按不同的壓力，主要零部件的材質有：Ⅰ類：QT500-7；Ⅱ類：ZG230-450；Ⅲ類：ZG3Cr13
型號說明
例：100R-37A
100——進口直徑為100mm
R——表示熱水循環泵
37——表示泵設計點揚程為37m
A——葉輪外徑改變
